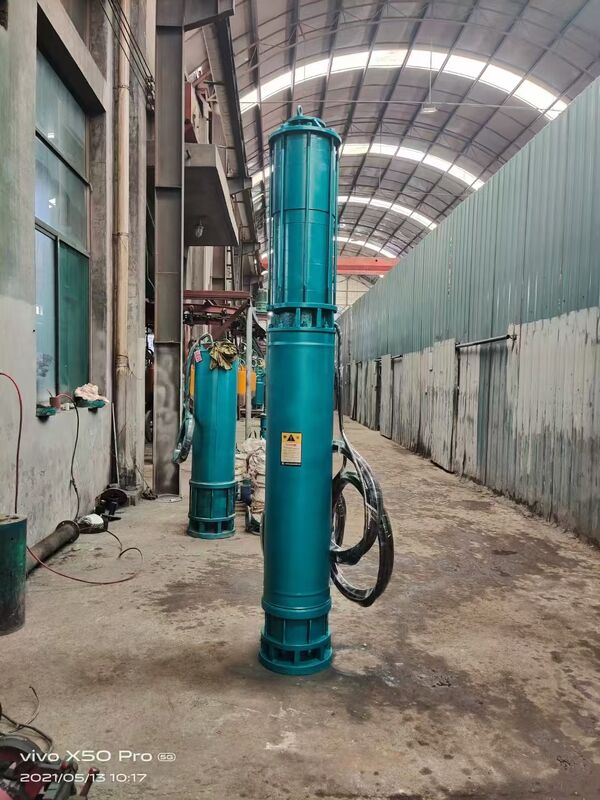

bomba sumergible para aguas residuales de succión inferior multietapa WQD450-35-75KW
El bomba sumergible para aguas residuales de succión inferior multietapa WQD450-35-75KW es una bomba sumergible de alto caudal diseñada para el drenaje de aguas residuales municipales, la transferencia de aguas residuales industriales, el drenaje de minas, el achique de construcción, el drenaje subterráneo y sistemas de descarga de agua a gran escala.
Con un caudal nominal de aproximadamente 450 m³/h, una altura nominal de aproximadamente 35 metros y un motor sumergible de 75 kW, esta bomba está diseñada para aplicaciones que requieren transferencia de aguas residuales de gran volumen y un rendimiento de drenaje estable.
La serie WQD adopta un diseño de succión inferior, con la entrada ubicada en la parte inferior de la bomba. Esta configuración es adecuada para pozos de registro, tanques de aguas residuales, fosos de construcción y otras aplicaciones donde el nivel del líquido necesita ser reducido tanto como sea posible.
Especificaciones principales
| Modelo |
WQD450-35-75KW |
| Tipo de bomba |
Bomba sumergible para aguas residuales |
| Diseño |
Bomba sumergible multietapa de succión inferior |
| Caudal nominal |
450 m³/h |
| Altura nominal |
35 m |
| Potencia del motor |
75 kW |
| Tipo de succión |
Succión inferior |
| Instalación |
Instalación sumergible |
| Estructura de la bomba |
Diseño centrífugo multietapa |
| Tipo de motor |
Motor sumergible |
| Suministro de energía |
Corriente alterna trifásica |
| Voltaje y frecuencia |
Personalizable según los requisitos del proyecto |
| Medio de bombeo |
Aguas residuales, aguas negras y líquidos compatibles |
| Control |
Arranque directo, arranque suave o control VFD según los requisitos del proyecto |
El rendimiento real de la bomba debe confirmarse según las características de las aguas residuales, el contenido de partículas sólidas, la longitud de la tubería, el diámetro de la tubería, la presión de salida y las condiciones de operación completas.
Características clave
Capacidad de alto caudal de 450 m³/h
La WQD450-35-75KW está diseñada para aplicaciones de drenaje de gran volumen, con un caudal nominal de aproximadamente 450 m³/h.
Las aplicaciones típicas incluyen:
- Drenaje de aguas residuales municipales
- Transferencia de aguas residuales industriales
- Drenaje de minas
- Achique de construcción
- Drenaje subterráneo
- Drenaje de tanques de aguas residuales
- Drenaje de pozos de registro
- Proyectos de drenaje a gran escala
Altura de 35 m
La altura nominal de la WQD450-35-75KW es de aproximadamente 35 metros, lo que la hace adecuada para aplicaciones de drenaje de alto caudal y altura media.
La altura de bombeo requerida no debe determinarse únicamente por la altura de elevación vertical. La altura total del sistema normalmente incluye:
Altura total = Elevación vertical + Pérdida por fricción en la tubería + Pérdidas locales + Presión de salida requerida
Diseño de succión inferior
El diseño de succión inferior permite a la bomba extraer aguas residuales de la parte inferior del pozo de registro o tanque.
Esta configuración es particularmente útil para:
- Pozos de registro
- Tanques de aguas residuales
- Fosos de construcción
- Proyectos subterráneos
- Achique temporal
- Aplicaciones de drenaje a bajo nivel
Diseño centrífugo multietapa
La WQD450-35-75KW utiliza una estructura de bomba centrífuga multietapa. Múltiples impulsores trabajan progresivamente para aumentar la presión del líquido bombeado.
El diseño multietapa es adecuado para aplicaciones que requieren una combinación de:
Alto caudal + Altura media
Motor sumergible de servicio pesado de 75 kW
La bomba está equipada con un motor sumergible de 75 kW, adecuado para sistemas de drenaje grandes y aplicaciones de servicio continuo.
Las configuraciones del motor se pueden seleccionar según el sistema eléctrico del cliente y los requisitos del proyecto, incluyendo:
- Voltaje
- Frecuencia
- Fase
- Clase de aislamiento
- Clase de protección
- Longitud del cable
- Método de arranque
- Operación VFD
Aplicaciones
Drenaje de aguas residuales municipales
La bomba se puede utilizar en tanques de aguas residuales municipales, pozos de registro, estaciones de bombeo de aguas residuales y otros sistemas de drenaje de aguas residuales.
Aguas residuales industriales
La WQD450-35-75KW se puede utilizar para transferir aguas residuales industriales y líquidos de drenaje de procesos compatibles con los materiales de la bomba.
Las aplicaciones típicas incluyen:
- Drenaje de fábricas
- Transferencia de aguas residuales industriales
- Plantas de tratamiento de aguas residuales
- Descarga de aguas residuales de producción
- Tanques de recolección industriales
Drenaje de minas
La bomba se puede utilizar para drenaje de alto volumen en minas, pozos mineros y áreas de recolección de agua de mina.
Achique de construcción
La configuración de succión inferior es adecuada para fosos de construcción, proyectos subterráneos, túneles y otras aplicaciones de achique temporal.
Drenaje subterráneo
La bomba se puede utilizar en áreas de estacionamiento subterráneo, instalaciones subterráneas, túneles y otros sistemas de drenaje de baja altura.
Cómo seleccionar una bomba sumergible para aguas residuales
Antes de seleccionar la WQD450-35-75KW, los clientes deben proporcionar la siguiente información operativa.
Caudal requerido
Por ejemplo: 450 m³/h
El caudal determina el volumen de aguas residuales que la bomba necesita transferir por hora.
Altura requerida
Por ejemplo: 35 m
La altura requerida debe calcularse según la elevación vertical real, las pérdidas en la tubería y la presión de salida.
Características de las aguas residuales
Por favor, proporcione información sobre:
- Temperatura del líquido
- Concentración de partículas sólidas
- Tamaño máximo de partícula
- Contenido de arena
- Corrosividad
- Valor de pH
- Densidad del líquido
Dimensiones del pozo de registro o tanque
Por favor, proporcione:
- Dimensiones del pozo de registro
- Profundidad del tanque
- Nivel mínimo de líquido
- Nivel máximo de líquido
- Espacio disponible para la instalación de la bomba
Condiciones de la tubería
Se recomienda la siguiente información:
- Diámetro de la tubería de descarga
- Longitud total de la tubería
- Altura de elevación vertical
- Número de codos
- Número de válvulas
- Presión de salida requerida
Consideraciones de instalación
Antes de instalar la bomba sumergible para aguas residuales WQD450-35-75KW, confirme las dimensiones de la bomba, el espacio de instalación y las condiciones de entrada.
Durante la instalación:
- Asegúrese de que la bomba funcione en las condiciones sumergibles especificadas
- Evite el funcionamiento en seco prolongado
- Confirme que la tubería de descarga puede soportar la presión de operación
- Seleccione un cable apropiado para el motor de 75 kW
- Instale protección contra sobrecarga adecuada
- Proporcione protección contra pérdida de fase y cortocircuito
- Verifique la dirección de rotación del motor antes de la operación inicial
- Confirme que las partículas sólidas no exceden el rango admisible
Para una bomba sumergible para aguas residuales grande de 75 kW, la instalación y puesta en marcha eléctrica deben ser realizadas por personal cualificado.
Preguntas frecuentes
¿Cuál es el caudal de la bomba WQD450-35-75KW?
El caudal nominal es de aproximadamente 450 m³/h. El caudal real depende del punto de operación completo del sistema.
¿Cuál es la altura de la bomba para aguas residuales WQD450-35-75KW?
La altura nominal es de aproximadamente 35 metros. La altura de operación real debe calcularse según la elevación vertical, las pérdidas en la tubería y la presión de salida.
¿Qué potencia de motor utiliza esta bomba?
La WQD450-35-75KW está equipada con un motor sumergible de 75 kW.
¿Qué es una bomba sumergible para aguas residuales de succión inferior?
Una bomba sumergible para aguas residuales de succión inferior extrae el medio bombeado a través de una entrada ubicada en la parte inferior de la bomba. Este diseño es adecuado para pozos de registro, tanques de aguas residuales, fosos de construcción y aplicaciones donde se requiere un bajo nivel residual de líquido.
¿Puede esta bomba manejar aguas residuales que contienen partículas sólidas?
Se puede configurar para condiciones específicas de aguas residuales, pero el tamaño máximo de partícula sólida, la concentración y las características del medio deben proporcionarse antes de la selección final. Para aguas residuales que contienen altas concentraciones de arena abrasiva, grava o lodo, se debe considerar una bomba dedicada resistente al desgaste.
¿Se pueden personalizar el voltaje y la frecuencia?
Sí. El motor se puede configurar según el suministro de energía local del cliente. Al solicitar una cotización, proporcione: Voltaje + Frecuencia + Fase
Por ejemplo: 380V / 50Hz / 3 Fases
¿Cómo puedo confirmar si la WQD450-35-75KW es adecuada para mi proyecto?
Por favor, proporcione: Caudal Requerido + Altura Requerida + Medio + Tamaño de Partícula Sólida + Longitud de la Tubería + Elevación Vertical + Voltaje/Frecuencia
Nuestro equipo técnico podrá evaluar la configuración de bomba adecuada.
