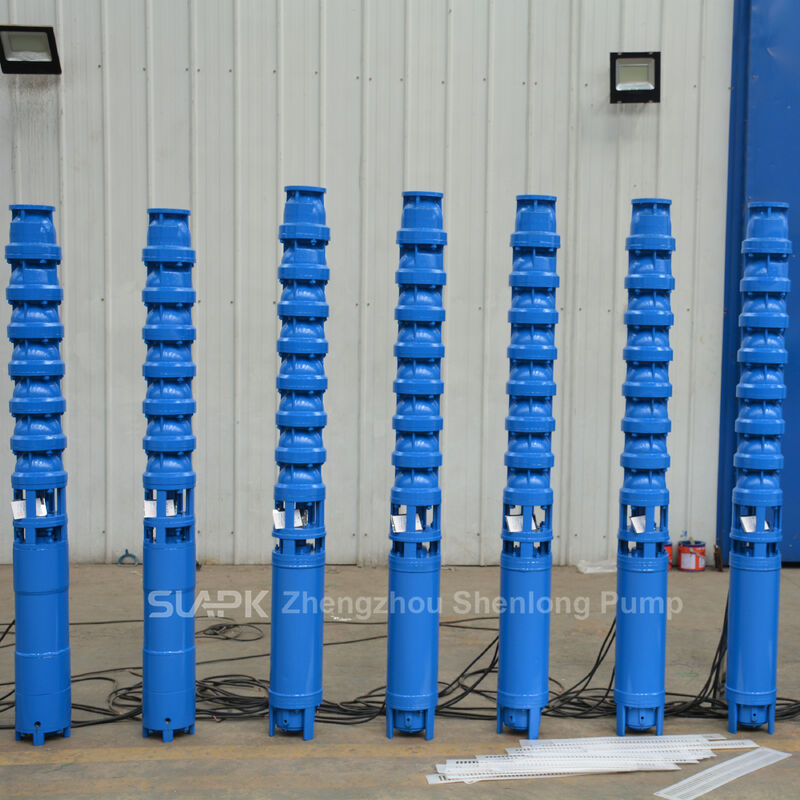

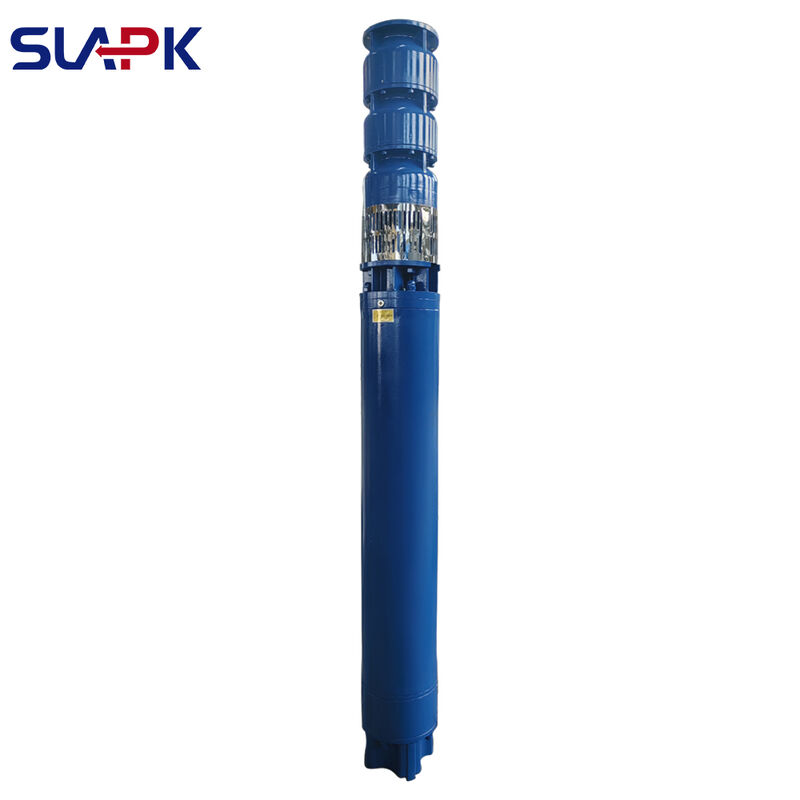

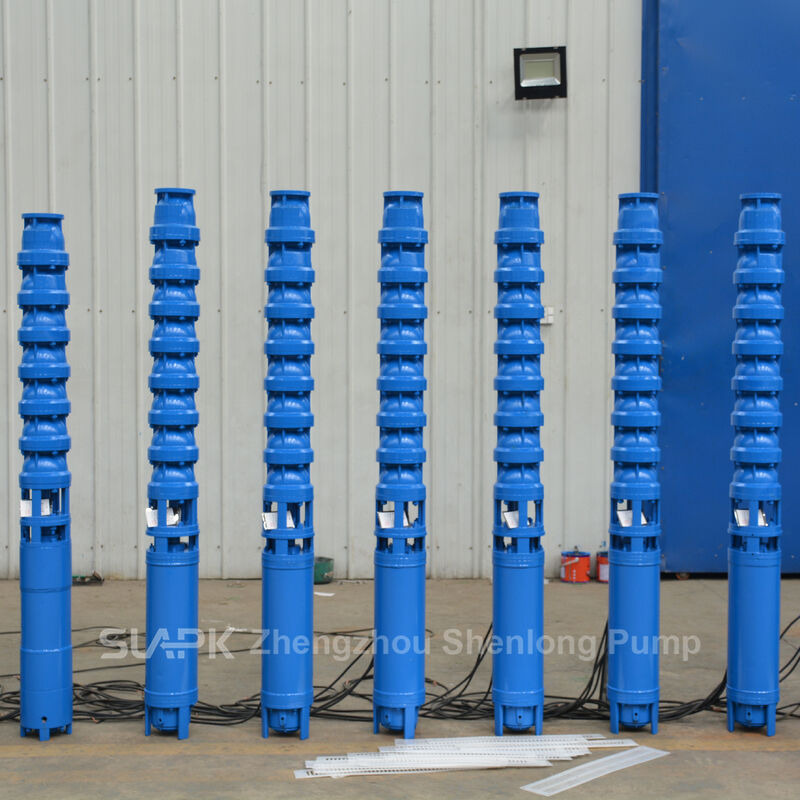

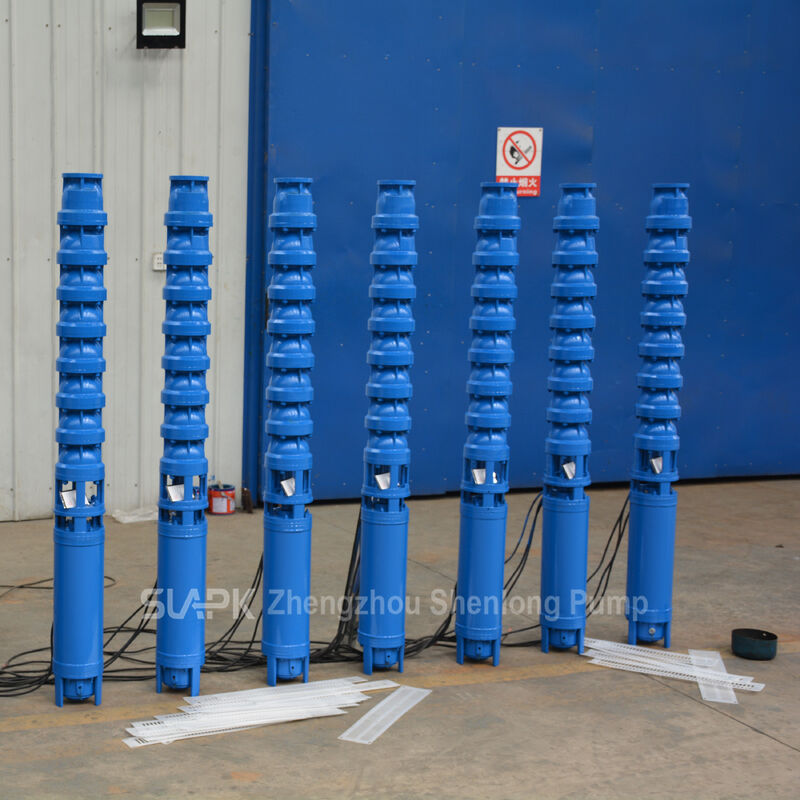

Bomba sumergible para pozos profundos de hierro fundido 200QJ65-90
La 200QJ65-90 es una bomba sumergible para pozos de hierro fundido de alto caudal y alta altura de elevación, diseñada para la extracción de agua de pozos profundos, riego agrícola y proyectos de suministro de agua industrial. El cuerpo de la bomba y el motor operan por debajo del nivel del agua, reduciendo el espacio de instalación y evitando las limitaciones de altura de succión asociadas con las bombas de superficie. Su duradera construcción de hierro fundido y su potente motor trifásico la hacen adecuada para aplicaciones continuas de elevación y transferencia de agua.
Especificaciones Técnicas
| Nombre del Producto |
Bomba sumergible para pozos de hierro fundido |
| Modelo |
200QJ65-90 |
| Caudal Nominal |
65m³/h |
| Altura de Elevación Nominal |
90m |
| Potencia del Motor |
27kW |
| Voltaje Nominal |
380V |
| Frecuencia |
50Hz |
| Fase |
Trifásica |
| Corriente Nominal |
65.4A |
| Velocidad Nominal |
3000rpm |
| Diámetro de Descarga |
100mm |
| Eficiencia Nominal |
76% |
| Material del Cuerpo de la Bomba |
Hierro fundido |
| Instalación |
Instalación sumergida vertical |
| Estándar Aplicable |
GB/T 2816-2014 |
Las especificaciones anteriores se basan en la placa de características del producto. Las especificaciones finales pueden variar según las condiciones de operación y los requisitos de personalización. Por favor, confirme los datos técnicos antes de realizar el pedido.
Características del Producto
- Alto Caudal y Alta Altura de Elevación: La combinación de un caudal nominal de 65m³/h y una altura de elevación de 90m hace que la bomba sea adecuada para la elevación de agua de pozos profundos, riego de grandes áreas y suministro de agua a media y larga distancia.
- Construcción Duradera de Hierro Fundido: El cuerpo de la bomba de hierro fundido proporciona alta resistencia mecánica para su uso en pozos, embalses, tanques de almacenamiento e instalaciones generales de suministro de agua industrial.
- Potente Motor de 27kW: La bomba está equipada con un motor trifásico de 27kW, 380V, 50Hz, que proporciona una potencia estable para aplicaciones de suministro de agua continuo.
- Operación Sumergida: La bomba opera directamente en el agua y no requiere una tubería de succión larga. Esta disposición reduce el espacio de instalación a nivel del suelo y elimina las limitaciones convencionales de altura de succión.
- Salida de Descarga de 100mm: La conexión de descarga de 100mm es adecuada para la entrega de grandes volúmenes de agua y puede combinarse con tuberías de subida, válvulas de retención y equipos de control correspondientes.
- Configuración Flexible: La selección de la bomba puede basarse en el diámetro del pozo, la profundidad del pozo, el nivel dinámico del agua, la distancia de entrega, el suministro de energía y la altura de elevación total requerida.
Aplicaciones
- Extracción de agua de pozos profundos y subterráneos
- Riego de tierras de cultivo, huertos e invernaderos
- Suministro de agua de proceso y circulación industrial
- Sistemas de suministro de agua municipales y rurales
- Llenado de embalses, tanques y torres de agua
- Sistemas de riego por aspersión y goteo
- Suministro de agua para construcción y minería
- Suministro de agua para granjas ganaderas y paisajismo
Condiciones de Operación
Se recomienda la bomba para agua limpia o líquidos con propiedades físicas y químicas similares. Si el agua contiene arena significativa, fibras, sustancias corrosivas o partículas sólidas grandes, proporcione la información sobre la calidad del agua antes de realizar el pedido.
Antes de la operación, confirme que el diámetro del pozo es suficiente para la instalación, que el punto de trabajo requerido está dentro del rango de operación recomendado y que el voltaje y la frecuencia disponibles coinciden con la placa de características del motor. Se debe mantener un flujo de agua adecuado alrededor del motor para garantizar una refrigeración adecuada durante la operación.
Guía de Selección de Bombas
Para una selección precisa de la bomba, por favor proporcione:
- Caudal requerido
- Altura de elevación dinámica total requerida
- Diámetro del pozo y profundidad del pozo
- Niveles de agua estáticos y dinámicos
- Distancia de entrega y diámetro de la tubería
- Calidad del agua y contenido de arena
- Voltaje y frecuencia disponibles
- Longitud del cable requerida
- Horas de operación diarias
- Cantidad del pedido
La altura de elevación dinámica total debe incluir la altura de elevación vertical, las pérdidas por fricción de la tubería, las pérdidas a través de accesorios y válvulas, y la presión de salida requerida.
Instrucciones de Instalación
Inspeccione el cuerpo de la bomba, el aislamiento del cable, los sujetadores y los componentes giratorios antes de la instalación. Utilice una tubería de subida o un dispositivo de elevación con la clasificación adecuada. Nunca levante ni suspenda la bomba por su cable eléctrico.
Instale la bomba verticalmente y coloque válvulas de retención de acuerdo con la profundidad del pozo y las condiciones de la tubería. El sistema de control debe incluir protección contra sobrecarga, pérdida de fase, cortocircuito, fugas y funcionamiento en seco. Después del arranque inicial, verifique la corriente de operación, el flujo de salida, la presión, la vibración y el ruido antes de comenzar la operación continua.
Mantenimiento
Inspeccione regularmente el cable, los terminales eléctricos, las conexiones de la tubería y las válvulas de retención. Detenga la bomba inmediatamente si el flujo disminuye significativamente o si ocurre una corriente, vibración o ruido anormales.
Para agua que contiene arena, acorte el intervalo de inspección y verifique los impulsores, los componentes de guía y los rodamientos en busca de desgaste. Si la bomba no se utilizará durante un período prolongado, límpiela e inspeccione su aislamiento antes de almacenarla.
Preguntas Frecuentes
- ¿Se puede instalar esta bomba en un pozo de 90 metros de profundidad?
La altura de elevación nominal por sí sola no puede determinar la profundidad permitida del pozo. El nivel dinámico del agua, la elevación de descarga, la pérdida de la tubería y la presión de salida requerida deben incluirse en el cálculo.
- ¿Puede la bomba manejar agua arenosa?
Un alto contenido de arena puede acelerar el desgaste de los impulsores, los componentes de guía y los rodamientos. Por favor, proporcione la concentración de arena y la información del tamaño de partícula antes de realizar el pedido.
- ¿Hay otros voltajes disponibles?
La configuración de la placa de características es de 380V, 50Hz y trifásica. Pueden estar disponibles voltajes o frecuencias alternativos previa confirmación técnica.
- ¿Cómo puedo obtener una cotización precisa?
Proporcione el caudal requerido, la altura de elevación, el diámetro del pozo, la profundidad del pozo, el voltaje, la longitud del cable, la calidad del agua, la cantidad del pedido y el destino de entrega.
