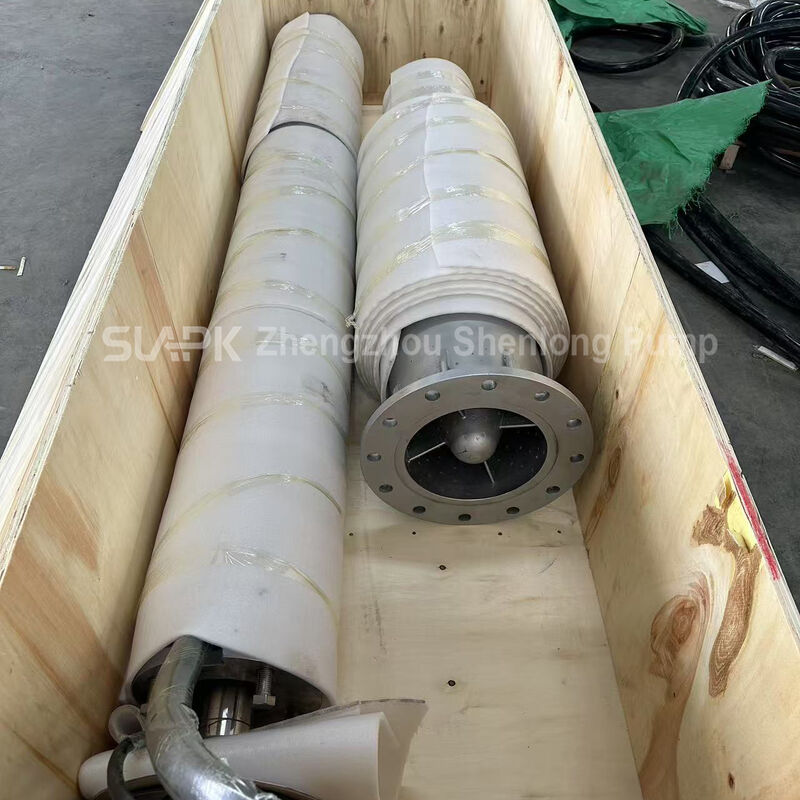

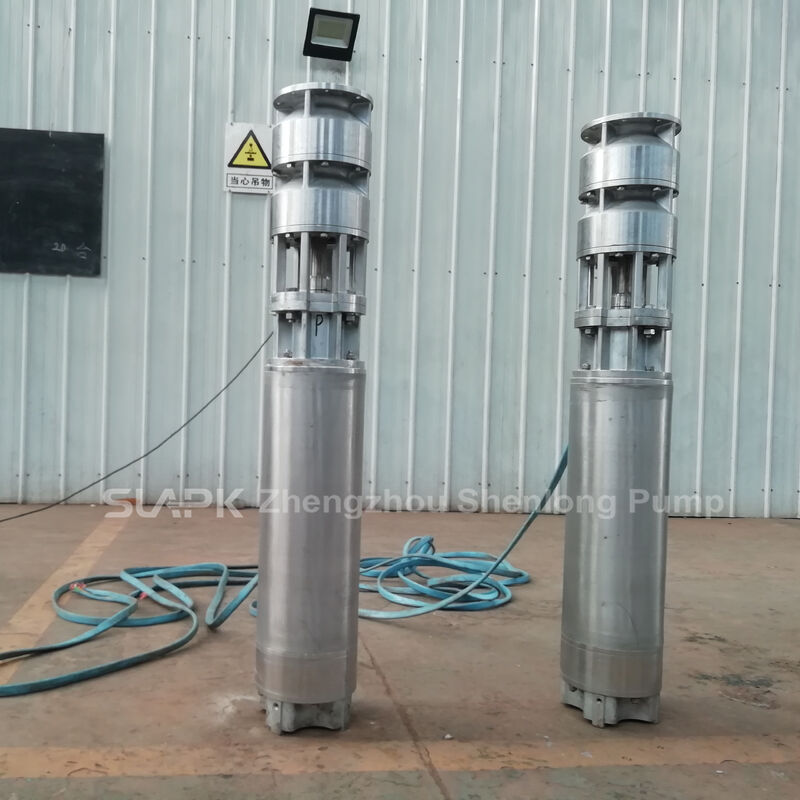

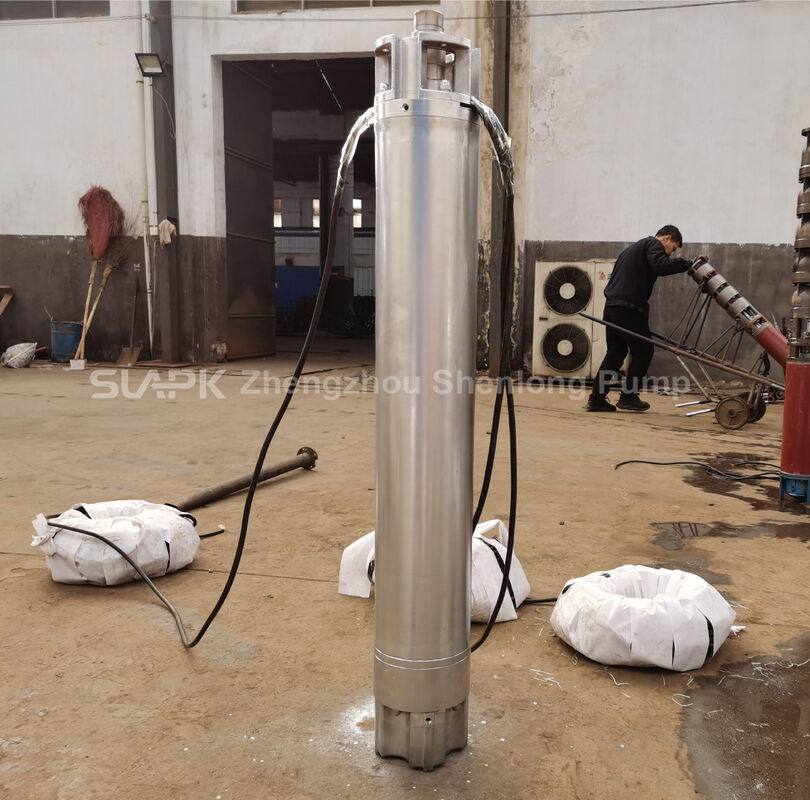

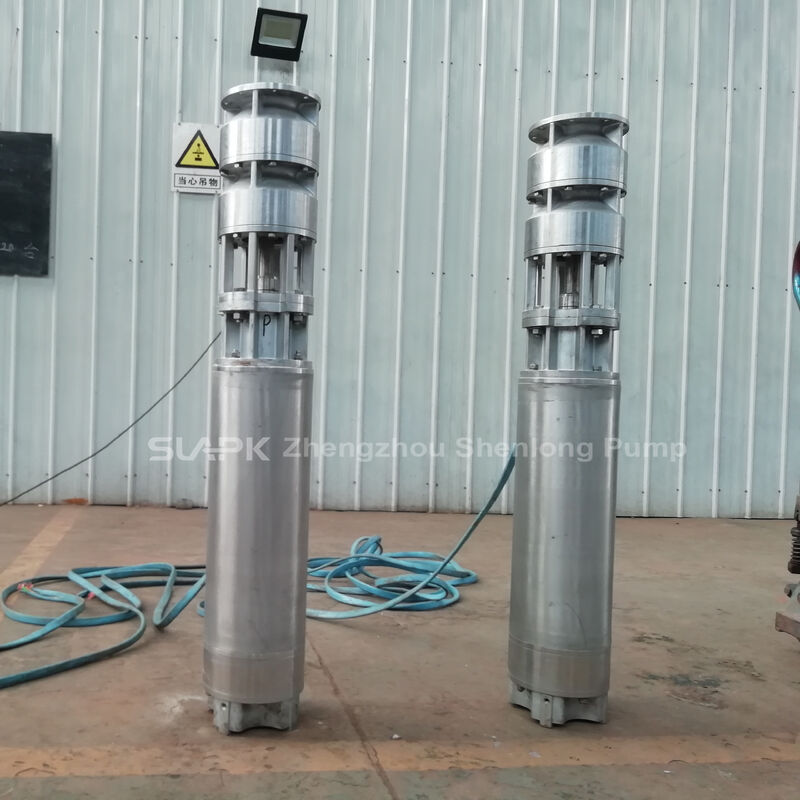

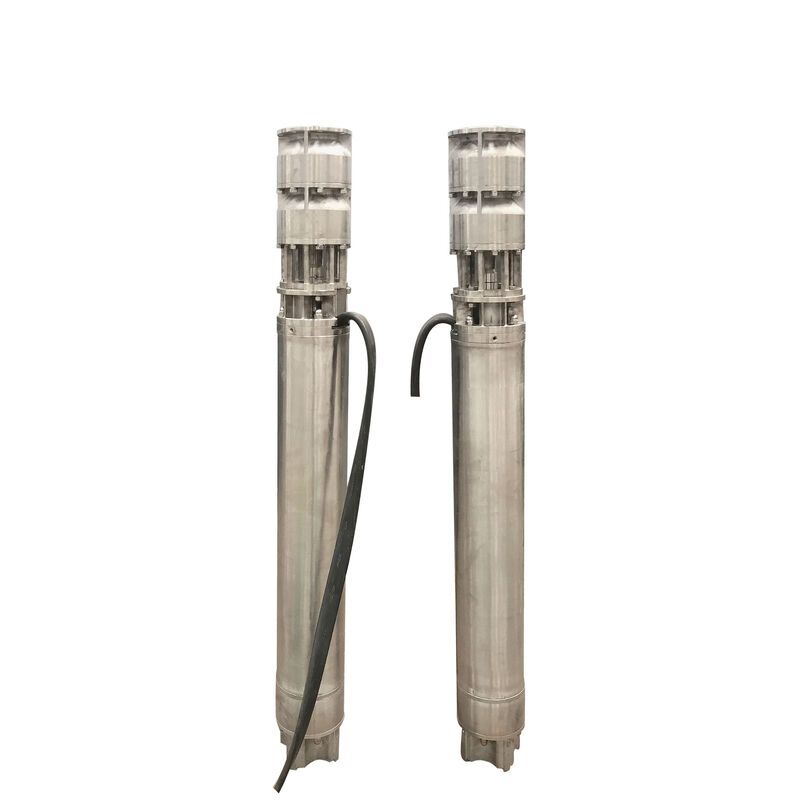

Serie QJH 304 de acero inoxidable bomba sumergible de pozo profundo con 150 m de cabeza y 70 ‰ 230 m3/h de flujo

La serie QJH es una gama de bombas sumergibles de pozo profundo de múltiples etapas verticales para proyectos de suministro de agua y drenaje de alto flujo y alta cabeza. Seis modelos cubren flujos nominal de 70 a 230 m3/h.Cada modelo tiene una cabeza nominal de 150 m., mientras que la potencia del motor correspondiente oscila entre 45 y 160 kW.

Los conjuntos de bombas utilizan acero inoxidable 304 y están destinados a agua limpia y agua ligeramente corrosiva compatible con este material.La bomba y el motor sumergible funcionan bajo el agua sin preparación superficialLas tareas típicas incluyen la extracción de pozos profundos, el abastecimiento industrial, el riego agrícola, el drenaje de minas, la producción de agua potable y el transporte de agua.llenado de tanques y transferencia de agua a larga distancia.

Los flujos nominales de 70 a 230 m3/h soportan diferentes volúmenes de extracción, demandas de las instalaciones y capacidades de tuberías.Una cabeza nominal común de 150 m simplifica la comparación de modelos dentro de proyectos que tienen requisitos de presión similares.

El acero inoxidable de grado 304 proporciona una buena resistencia general a la corrosión y resistencia mecánica en agua compatible.sustancias disueltas y otros componentes corrosivos.

Las etapas múltiples de los impulsores aumentan la presión del líquido progresivamente, lo que permite el levantamiento profundo, la transferencia a larga distancia y los sistemas que requieren una presión de salida sustancial.El punto de trabajo final debe verificarse tanto en la curva de la bomba como en la curva del sistema..

Los seis modelos usan energía trifásica de 380V a 50Hz.el método de arranque y los ajustes de protección deberán coincidir con el motor de 45-160 kW y la capacidad de la red eléctrica del emplazamiento.

La bomba y el motor funcionan por debajo del nivel del agua, eliminando el pre-aparición de la superficie y simplificando la disposición de la superficie.

• Extracción de aguas subterráneas en pozos profundos y transferencia de agua cruda
• Suministro de agua municipal, industrial y de fábricas
• Sistemas de riego y rociadores agrícolas
• Desagüe de minas y de construcción
• Reabastecimiento de depósitos, depósitos de almacenamiento y depósitos elevados
• Transporte de agua a larga distancia y refuerzo de la red
• Agua de circulación industrial compatible con acero inoxidable 304

Adecuado para la extracción de pozos profundos de capacidad media, el riego y las tareas industriales de recubrimiento de agua que requieren aproximadamente 70 m3/h. Su potencia combinada más baja puede adaptarse a proyectos con una capacidad estable,demanda moderada.

Nomenado a 90 m3/h para estaciones de agua medianas, sistemas de riego y abastecimiento de agua de las fábricas.

Diseñados para tareas cercanas a 115 m3/h a 150 m de altura, incluidos los proyectos de suministro industrial, transferencia de agua cruda y conservación del agua.Puede utilizarse como bomba principal o como una unidad en una disposición paralela después de la revisión técnica..

Con una potencia nominal de 140 m3/h y un motor de 90 kW para elevación de pozos profundos de gran capacidad, sistemas de agua minera y tuberías largas.caída de voltaje y protección del motor.

Destinado al suministro centralizado, proyectos agrícolas de agua y grandes tareas industriales que requieren aproximadamente 170 m3/h.el espacio de los cables y las condiciones de elevación antes del pedido.

El modelo de mayor caudal de este grupo está destinado a grandes sistemas de abstracción y transferencia cercanos a 230 m3/h. Su motor de 160 kW requiere una revisión completa de la capacidad del transformador, el método de arranque, elTamaño y protección del cable.

El motor sumergible impulsa el eje y los impulsores de varias etapas.Luego fluye a través de la descargaComo la unidad completa funciona bajo el agua y el líquido circundante contribuye a la refrigeración del motor, la velocidad del pozo, la velocidad de la corriente, la velocidad de la corriente y la velocidad de la corriente.La inmersión mínima y la frecuencia de arranque deberán cumplir los requisitos del fabricante..

Una cabeza nominal de 150 m no es lo mismo que la profundidad total del pozo.

• Elevación vertical desde el nivel dinámico del agua hasta el punto de descarga
• Presión residual requerida en la salida o en el sistema aguas abajo
• Pérdidas de fricción en el tubo de elevación y en la tubería de superficie
• Pérdidas locales a través de codos, válvulas, válvulas de no retorno y accesorios

La curva del sistema calculada debe compararse con la curva de la bomba para verificar el punto de funcionamiento real.consumo excesivo de energía, sobrecarga o funcionamiento inestable.

El grado 304 es adecuado para muchas tareas de agua limpia y agua ligeramente corrosiva, pero no es universal.los líquidos de alta temperatura y los sólidos muy abrasivos pueden requerir 316Se debe proporcionar un análisis completo del agua y obtener una confirmación por escrito del material antes de la selección.

• Flujo requerido y cabeza dinámica total
• Diámetro interno del pozo medido, profundidad del pozo, nivel estático y nivel dinámico
• Rendimiento sostenible del pozo y variación estacional
• Profundidad de ajuste de la bomba prevista
• Elevación de descarga, longitud del tubo, diámetro del tubo y disposición de las válvulas
• Temperatura, pH, nivel de cloruro, contenido de arena y análisis completo del agua
• Capacidad de red trifásica de 380 V a 50 Hz y corriente de arranque permitida
• Trabajo continuo o intermitente, horas diarias de funcionamiento y frecuencia de arranque
• Requisitos para el panel de control, el cable, el tubo de elevación, los sensores, los repuestos y las certificaciones

• Confirmar el diámetro interno del pozo, la rectitud, el diámetro máximo del conjunto de bombas y el espacio libre del cable antes de la instalación.
• Desarrollar y enjuagar bien los nuevos pozos para reducir la entrada de arena abrasiva y desechos en la bomba.
• No levante ni suspenda nunca la bomba por su cable de alimentación.
• Mantener el nivel del agua de funcionamiento por encima de la inmersión mínima especificada y mantener un flujo de enfriamiento efectivo alrededor del motor.
• Seleccionar el arranque directo en línea, el arranque suave, el arranque de voltaje reducido o el arranque de frecuencia variable compatible de acuerdo con las condiciones de clasificación del motor y de la red.
• Proporcionar protección contra cortocircuito, sobrecarga, pérdida de fase, bajo voltaje, sobrevoltaje, funcionamiento en seco y fugas según sea necesario.
• Registre el voltaje, la corriente, la presión, el caudal, las vibraciones y el contenido de arena en el agua descargada después del arranque inicial.
• El personal cualificado deberá realizar la instalación, el cableado, la puesta en marcha y el mantenimiento de conformidad con el manual y las normas locales.

Sí, basándonos en los datos del modelo suministrado, los seis modelos tienen una cabeza nominal de 150 m, mientras que el caudal nominal y la potencia combinada difieren.El caudal de funcionamiento real y la cabeza siguen dependiendo de la curva de la bomba y la resistencia del sistema.

No se debe asumir esto solo a partir del modelo: las definiciones del modelo y los diámetros reales de la bomba pueden variar, y también se necesita espacio para el cable, las uniones y la distancia libre de la instalación.Proporcionar el diámetro medido del pozo y confirmar el dibujo dimensional aprobado.

El grado 304 generalmente no debe usarse para el agua de mar sin una revisión de ingeniería dedicada.acero inoxidable dúplex u otro material resistente al agua de mar, y revisar los sellos, el cable y la construcción del motor.

Un VFD sólo puede evaluarse después de confirmarse que el motor es adecuado.El filtro de salida y la protección del motor deben estar ajustados correctamente.La capacidad de accionamiento y la longitud del cable también deben tenerse en cuenta.

Se seleccionará entre el punto de trabajo requerido y la curva de la bomba aprobada en lugar de utilizar el caudal máximo como punto de funcionamiento continuo.El derecho seleccionado debe mantenerse dentro del intervalo permitido teniendo en cuenta la eficiencia, margen de potencia y rendimiento sostenible del pozo.

Proporcione el caudal objetivo, la cabeza total, los datos del pozo, el análisis del agua, los detalles de la tubería, las condiciones de potencia y los requisitos de instalación.controles y accesorios antes de emitir una propuesta técnica y un presupuesto.
