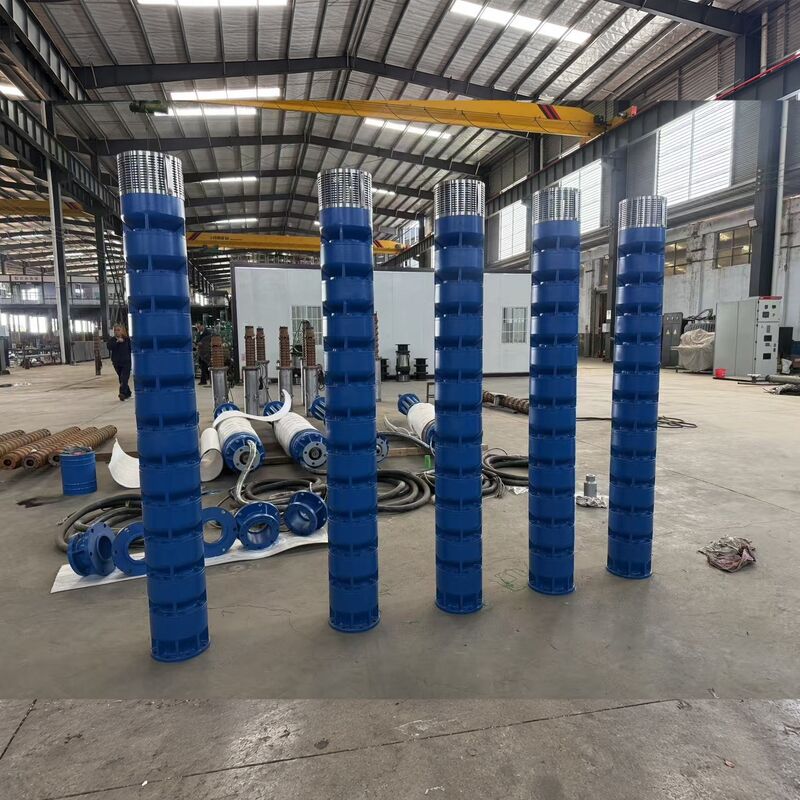

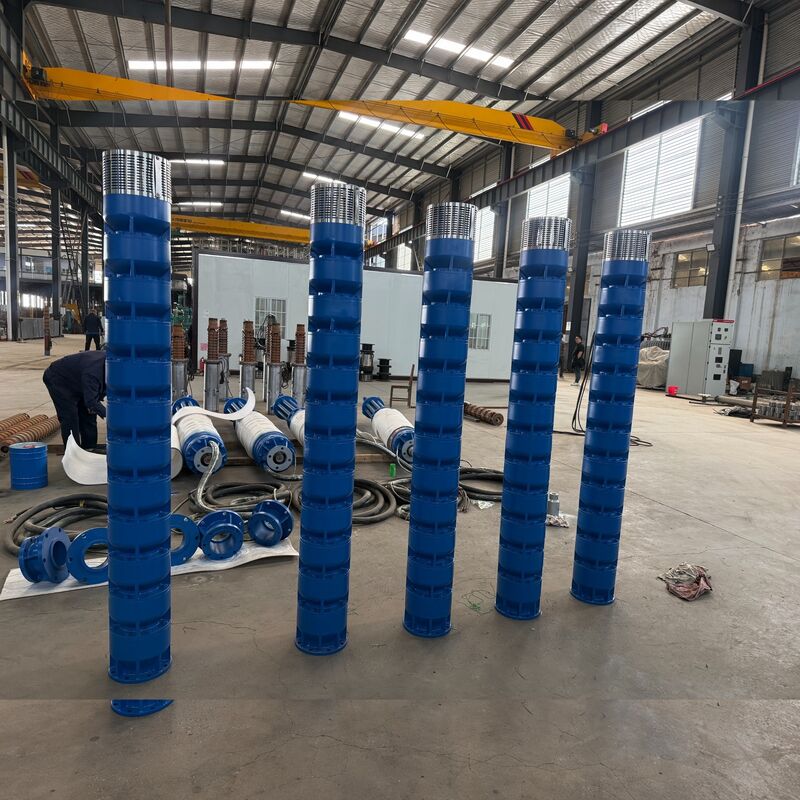

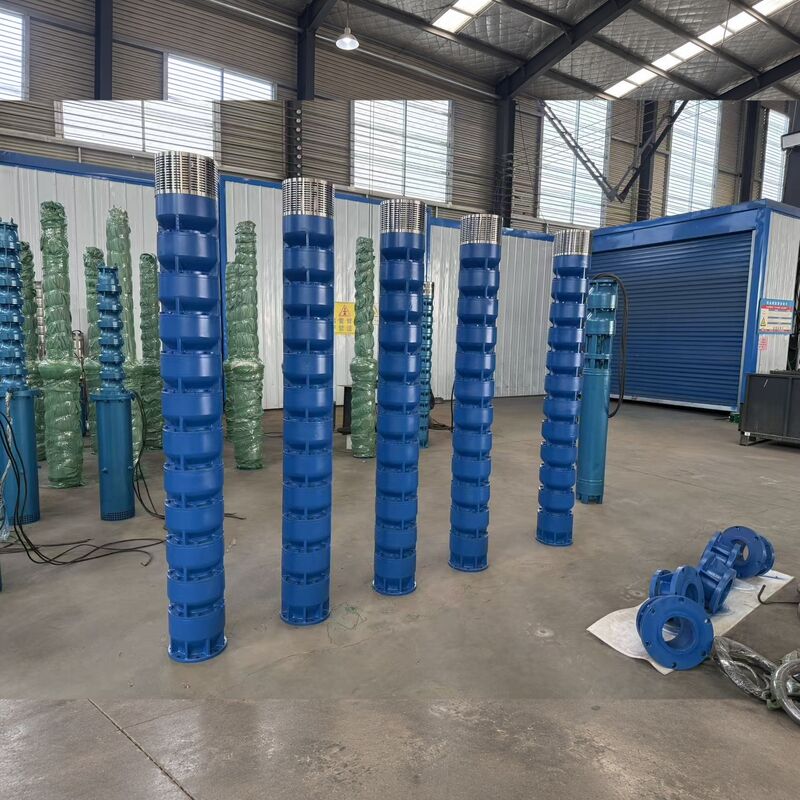

400QJH210-300-300KW Bomba Sumergible de Alto Voltaje para Drenaje de Minas de Bauxita
Descripción General del Producto
La 400QJH210-300-300KW es una bomba sumergible de pozo profundo multietapa de alto voltaje, diseñada específicamente para el drenaje de minas de bauxita, el drenaje de minas y otras aplicaciones industriales exigentes de elevación de agua que requieren una alta capacidad de carga.
Configurada para suministro de energía trifásico de 3000V, 50Hz con una potencia nominal del motor de 300kW, esta unidad combina un cuerpo de bomba de acero fundido de alta resistencia, impulsores de acero inoxidable y una construcción de motor semi-acero inoxidable. Esta selección de materiales garantiza un rendimiento mecánico fiable al tiempo que mejora la durabilidad de los componentes en entornos operativos subterráneos y sumergidos desafiantes.
La bomba se puede instalar en pozos de mina, perforaciones, sumideros o pozos de drenaje dedicados, transfiriendo eficazmente agua subterránea y agua acumulada de la mina a estanques de sedimentación en superficie, sistemas de tratamiento o puntos de descarga designados.
Especificaciones Técnicas
| Parámetro |
Especificación |
| Modelo |
400QJH210-300-300KW |
| Tipo de Bomba |
Bomba sumergible de pozo profundo multietapa de alto voltaje |
| Capacidad de Referencia |
210m³/h |
| Carga de Referencia |
300m |
| Potencia Nominal del Motor |
300kW |
| Suministro de Energía |
Trifásico 3000V |
| Frecuencia |
50Hz |
| Material del Cuerpo de la Bomba |
Acero fundido |
| Material del Impulsor |
Acero inoxidable |
| Construcción del Motor |
Configuración semi-acero inoxidable |
| Instalación |
Instalación sumergida vertical |
| Aplicación Principal |
Drenaje de minas de bauxita y drenaje de minas de alta carga |
Nota: La capacidad, la carga, la eficiencia, la corriente, las dimensiones, el tamaño de descarga, la longitud del cable y las condiciones permitidas del líquido deben confirmarse en la hoja de datos técnicos final y en el documento de selección aprobado.
Características y Beneficios Clave
Drenaje de Minas de Alta Carga
El diseño hidráulico multietapa aumenta la presión a través de etapas sucesivas, lo que lo hace adecuado para minas profundas, elevaciones verticales largas y sistemas de drenaje con resistencia sustancial de la tubería.
Motor de Alto Voltaje de 3000V
Diseñado para sistemas eléctricos industriales y mineros de alta potencia, que requieren métodos de arranque, gabinetes de control, sistemas de protección y dimensionamiento de cables compatibles.
Cuerpo de Acero Fundido de Alta Resistencia
Proporciona la resistencia mecánica requerida para aplicaciones de drenaje de minas de alta resistencia y pozos profundos industriales.
Impulsores de Acero Inoxidable
Ofrecen una excelente resistencia a la corrosión y superficies estables para componentes hidráulicos críticos, con selección de grado basada en el análisis del agua.
Construcción de Motor Semi-Acero Inoxidable
Equilibra la resistencia estructural, la resistencia a la corrosión y el costo del proyecto, con especificaciones exactas de materiales confirmadas en los planos de fabricación.
Instalación que Ahorra Espacio
La unidad integrada de motor y bomba no requiere una línea de succión convencional y ocupa un espacio mínimo en superficie en comparación con las configuraciones instaladas en seco.
Configuración Específica del Proyecto
Los materiales, la longitud del cable, la protección del motor, los controles y el equipo auxiliar se pueden personalizar según la profundidad del pozo, los niveles de agua, la disposición de la tubería y el programa de operación.
Aplicaciones en Minas de Bauxita
La infiltración de agua subterránea, la lluvia y la acumulación de agua de proceso en las áreas de minería de bauxita requieren un drenaje eficaz para proteger el equipo de producción, mantener las rutas de acceso y apoyar las operaciones mineras continuas.
Las Aplicaciones Típicas Incluyen:
- Drenaje de minas de bauxita a cielo abierto
- Drenaje de minas de bauxita subterráneas
- Extracción de agua de pozos de mina
- Control del nivel freático
- Elevación de agua de pozos profundos
- Drenaje continuo del área de la mina
- Drenaje de emergencia después de fuertes lluvias o entrada de agua
- Transferencia de agua limpia alrededor de las instalaciones de procesamiento de minerales
- Otros proyectos de suministro y drenaje de agua industrial de alta carga
Componentes del Sistema Recomendados
Dependiendo de los requisitos del proyecto, el sistema de bombeo completo puede incluir:
- Gabinete de control de bomba de alto voltaje
- Arrancador suave adecuado o equipo de arranque de alto voltaje
- Protección contra pérdida de fase, sobrecarga, cortocircuito y bajo voltaje
- Monitoreo de temperatura del motor
- Control automático de nivel de agua
- Válvula de retención, válvula de aislamiento y manómetro
- Tuberías de elevación y conexiones de alta presión
- Cable de alimentación sumergible de alto voltaje
- Bomba de reserva o unidad de drenaje de emergencia
Condiciones del Líquido y Criterios de Selección
Un análisis preciso del agua es esencial antes de la selección final de la bomba. El agua de mina que contiene altas concentraciones de arena, partículas abrasivas, cloruros, ácidos, álcalis u otras sustancias corrosivas puede requerir materiales mejorados para impulsores, carcasas de etapa, ejes, sujetadores y componentes de sellado.
Información Requerida para la Selección Técnica:
- Caudal requerido y carga dinámica total
- Profundidad del pozo, diámetro interno y profundidad de instalación
- Niveles de agua estáticos y dinámicos
- Longitud de la tubería, diámetro y diferencia de elevación
- Temperatura y pH del líquido
- Concentración de cloruro y otros componentes corrosivos
- Contenido de arena, tamaño de partícula y concentración de sólidos
- Voltaje, frecuencia y método de arranque disponibles
- Horas de operación diarias requeridas
- Longitud del cable y distancia al gabinete de control
- Requisitos de bomba de reserva y automatización
Preguntas Frecuentes
¿Para qué se utiliza la bomba 400QJH210-300-300KW?
Principalmente destinada al drenaje de minas de bauxita, drenaje de minas, control del nivel freático, elevación de agua de pozos profundos y otras aplicaciones industriales que requieren alta capacidad de caudal y alta carga.
¿Cuáles son su caudal y carga de referencia?
La capacidad de referencia es de 210m³/h con una carga de referencia de 300m. Los puntos de operación reales deben verificarse contra las curvas del sistema, las pérdidas de la tubería y los cambios en el nivel dinámico del agua.
¿Qué suministro eléctrico requiere la bomba?
Configurada para suministro de energía trifásico de 3000V, 50Hz con un motor de 300kW. El equipo de control de alto voltaje, los sistemas de arranque y los cables deben diseñarse para las condiciones de suministro específicas del sitio.
¿De qué material están hechos los impulsores?
Los impulsores están fabricados de acero inoxidable, con selección de grado específica basada en el pH, la concentración de cloruro y la corrosividad del agua de mina.
¿Puede esta bomba manejar agua de mina arenosa?
La idoneidad depende de la concentración, el tamaño de partícula y la dureza de los sólidos. El agua con alto contenido de arena o partículas abrasivas requiere una evaluación de desgaste separada y puede requerir materiales mejorados o configuraciones hidráulicas modificadas.
¿Puede la bomba operar continuamente?
La unidad se puede configurar para servicio de drenaje continuo. Los límites de operación finales dependen del enfriamiento del motor, la profundidad de instalación, la variación del nivel del agua, la temperatura del líquido y los sistemas de monitoreo y protección seleccionados.
¿Se pueden personalizar el cable y el gabinete de control?
Sí. Los cables sumergibles de alto voltaje, los gabinetes de control, el equipo de arranque, los controles de nivel de agua y las funciones de protección del motor se pueden configurar para profundidades de pozo específicas y sistemas eléctricos del sitio.
Solicitar Selección de Bomba y Cotización
Para una propuesta técnica y cotización para la bomba de drenaje de minas de bauxita 400QJH210-300-300KW, proporcione el caudal requerido, la carga total, las dimensiones del pozo, el nivel dinámico del agua, los datos de la tubería, el análisis del agua, el suministro de energía y el programa de operación.
Con base en esta información, podemos confirmar los puntos de operación y preparar configuraciones de bomba recomendadas, hojas de datos técnicos, dibujos dimensionales, propuestas de equipos auxiliares y cotizaciones comerciales.
