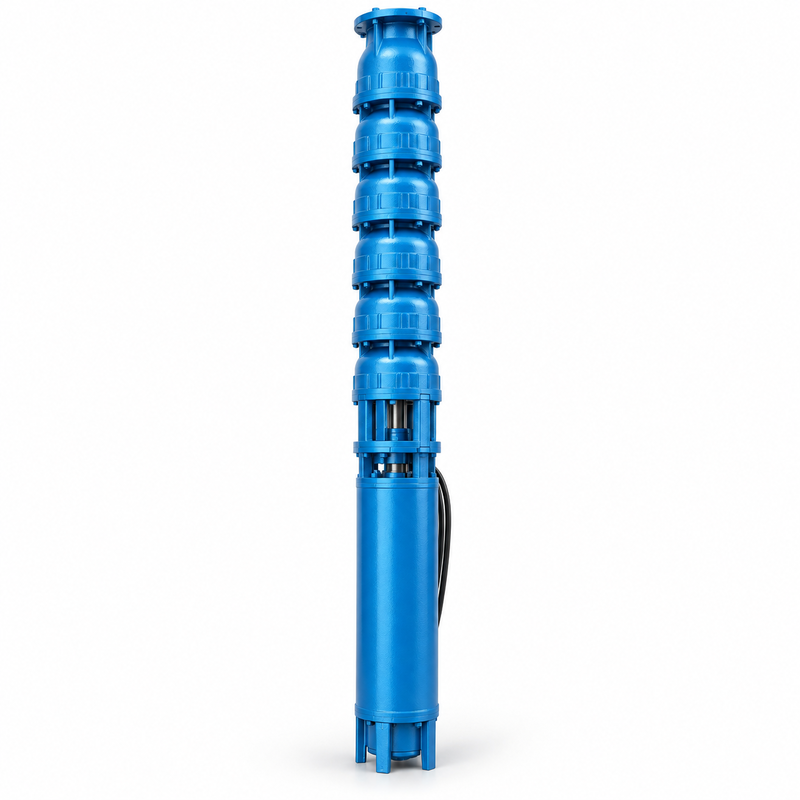

Bomba sumergible de pozo profundo de 22 kW con cabeza de 72-108 m y salida de 3 pulgadas para la extracción de pozos

La SLAPK 200QJ50-90/6 es una bomba sumergible para pozos profundos de 22 kW con un rango de caudal de catálogo de 46–54 m³/h, un rango de altura de 72–108 m y una salida de 3 pulgadas.

Este modelo puede considerarse para la extracción de pozos, suministro de riego y sistemas de almacenamiento elevado que requieran una mayor altura que un modelo de menor altura a un caudal similar.

Un requisito de mayor altura puede deberse a un nivel dinámico de agua más bajo, un punto de entrega más alto, mayores pérdidas en la tubería o presión requerida en el destino. El requisito completo del sistema debe verificarse con la curva de rendimiento de la bomba.

• Mayor Altura en el Mismo Rango de Caudal de Catálogo: En comparación con la 200QJ50-60/4, este modelo tiene el mismo rango de caudal listado pero un rango de altura mayor. Proporciona otra opción de selección cuando el modelo de menor altura no puede cumplir con el servicio del sistema.
• Configuración de Motor de 22kW: El catálogo especifica un motor de 22kW. Verifique el suministro eléctrico del sitio, los requisitos de arranque y la configuración de protección antes de seleccionar el panel de control y el cable de alimentación. La potencia del motor por sí sola no determina la salida de agua. El rendimiento hidráulico depende de la configuración de la bomba y el punto de operación.
• Conexión de Salida de 3 Pulgadas: El tamaño de la salida proporciona una referencia para la planificación de la conexión. Confirme el estándar de conexión, la clasificación de presión de la tubería, las pérdidas por fricción y la disposición de las válvulas para la instalación completa.
• Selección Basada en Condiciones de Operación: Utilice el nivel dinámico del agua al calcular la altura requerida. Tenga en cuenta los cambios en el nivel del agua durante el bombeo, la elevación de entrega y cualquier presión requerida en el punto de descarga.

Cuando las condiciones del líquido y de la instalación sean adecuadas, este modelo puede considerarse para:

• Extracción de agua de pozos a almacenamiento elevado
• Suministro de riego agrícola
• Sistemas de agua de servicios industriales
• Suministro de agua rural y comunitario
• Transferencia de pozo a tanque que involucre elevación significativa o resistencia de tubería

Para equipos de riego presurizado, incluya la presión de operación requerida del equipo en el cálculo de altura total.

Ambos modelos tienen un tamaño de salida de catálogo de 3 pulgadas. Elija el modelo cuya curva verificada coincida con el punto de servicio requerido. Un motor más grande no es automáticamente la mejor opción.

Por favor proporcione:

• Caudal de descarga requerido
• Niveles estáticos y dinámicos del agua del pozo
• Elevación de entrega relativa al nivel del agua de bombeo
• Longitud de la tubería, diámetro interno y material
• Válvulas, codos y otras restricciones significativas
• Presión requerida en el destino
• Diámetro interno del pozo
• Temperatura del agua e información relevante sobre la calidad del agua
• Voltaje, frecuencia y fase del sitio
• Horas de operación planificadas y método de control

Para un requisito cercano a 50 m³/h a 90 m de altura dinámica total, envíe el punto de servicio para verificarlo con la curva específica del modelo antes de realizar el pedido.

Confirme los materiales reales del cuerpo de la bomba, el impulsor y el eje para el agua que se bombea. La designación QJ por sí sola no establece resistencia al agua de mar, aprobación para agua potable o idoneidad para líquidos abrasivos.

Antes de la instalación, verifique las dimensiones completas del ensamblaje, el diámetro mínimo del pozo, los requisitos de inmersión y enfriamiento. El dimensionamiento del cable de alimentación debe tener en cuenta la configuración del motor, la longitud del cable y las condiciones de instalación.

¿Cómo se diferencia este modelo de la 200QJ50-60/4?

La 200QJ50-90/6 utiliza un motor de 22kW y tiene un rango de altura de catálogo de 72–108 m. La 200QJ50-60/4 utiliza un motor de 15kW y tiene un rango de altura de 48–72 m. Ambas listan un rango de caudal de 46–54 m³/h.

¿Una altura de 108 m significa que se puede instalar en cualquier pozo de 108 m?

No. La altura de la bomba y la profundidad de instalación son especificaciones diferentes. La selección depende del nivel dinámico del agua, la elevación de entrega, las pérdidas y la presión de descarga. La profundidad de instalación permitida debe verificarse por separado.

¿Puede entregar 54 m³/h a 108 m?

Eso no se puede concluir de los rangos de catálogo. Verifique la curva de rendimiento para la combinación requerida de caudal y altura.

¿Puede suministrar un sistema de riego presurizado?

Puede ser evaluado para esa aplicación. Incluya la presión requerida del equipo de riego, la elevación y las pérdidas de la tubería en el cálculo del servicio.

¿Viene con un motor de 380V, 50Hz?

La configuración eléctrica debe confirmarse en la cotización y la documentación del motor. No asuma el voltaje o la frecuencia solo por la designación del modelo.

Envíe su caudal y altura objetivo, información del pozo, detalles de la tubería, calidad del agua y suministro eléctrico disponible.

Especifique la cantidad requerida, la longitud del cable, el equipo de control y el destino de entrega para establecer la configuración y el alcance de suministro correctos.

Contacte a SLAPK para una cotización de la bomba sumergible para pozos profundos 200QJ50-90/6.
