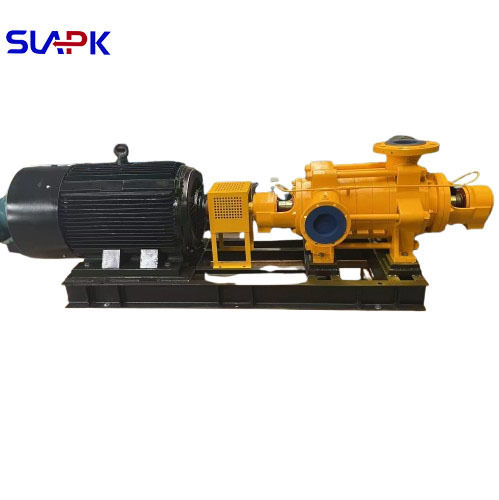

Bomba centrífuga multietapa horizontal tipo D para agua limpia Bomba industrial de suministro de agua de alta presión

Descripción de producto

Bomba de agua limpia centrífuga horizontal de varias etapas tipo D Bomba de agua industrial de alta dirección

Introducción de la bomba de agua limpia centrífuga horizontal de varias etapas tipo D:

La bomba centrífuga horizontal de múltiples etapas tipo D es una bomba centrífuga seccional de una sola succión y varias etapas. Se utiliza principalmente en el suministro y drenaje de agua industrial y municipal,sistemas de aumento de presión de edificios de gran altura, riego por aspersión de jardín, presurización de protección contra incendios, transporte de agua a larga distancia, sistemas de calefacción, instalaciones de baño,así como el aumento de la circulación de agua fría y caliente y el equipo (aplicaciones de apoyo).
La manivela está hecha de hierro fundido de alta calidad y contiene hojas. El líquido entra en la manivela axialmente desde un lado. Debido a la presión desigual en ambos lados de la manivela, el líquido entra en la manivela de forma axial.una fuerza axial se genera inevitablementeEsta fuerza axial es soportada por el disco de equilibrio. El impulsor ha sido sometido a pruebas de equilibrio estático durante la fabricación.

El anillo de sellado está hecho de hierro fundido y está diseñado para evitar que el agua de alta presión vuelva a filtrarse en la sección de entrada.

El disco de equilibrio está hecho de hierro fundido resistente al desgaste y está situado entre la sección de descarga y la cubierta de la cola.que se utiliza para contrarrestar las fuerzas axiales.

Zhengzhou Shenlong Pump Industry es un fabricante profesional de bombas centrífugas de varias etapas, con más de 40 años de experiencia en investigación, desarrollo,y producción de bombas de varias etapasLa empresa cuenta con fuertes capacidades técnicas, una amplia experiencia en producción y métodos de prueba integrales, así como un equipo de diseño profesional de I + D y técnicos de producción.

Bomba de agua limpia centrífuga horizontal de varias etapas tipo D Aplicación

Rango de aplicaciones de la bomba centrífuga horizontal de múltiples etapas tipo D

La bomba centrífuga horizontal de múltiples etapas tipo D está diseñada para el transporte eficiente de agua limpia u otros medios con propiedades físicas y químicas similares a las del agua.Es adecuado para líquidos en un rango de temperatura de -20°C a 80°C, que contienen partículas sólidas no solubles con una concentración máxima en volumen del 0,1% y un tamaño de partícula no superior a 2 mm.

Las aplicaciones típicas incluyen:

Abastecimiento y drenaje de agua municipal

Sistemas de presurización de edificios de gran altura

Riego con aspersión de jardín

Mejora de la protección contra incendios

Transporte de agua a larga distancia

Sistemas de calefacción, ventilación y aire acondicionado (HVAC)

Sistemas de apoyo de equipos industriales

Bomba de agua limpia centrífuga horizontal de varias etapas tipo D Características estructurales

1Diseño y configuración de la bomba

Estructura de bomba centrífuga de aspiración única y segmentada en varias etapas con puerto de aspiración horizontal o vertical.

El cuerpo de la bomba consta de una sección de entrada, secciones intermedias (configuradas según el número de etapas) y una sección de salida, todas conectadas por tornillos de tensión.

Las carcasas de rodamientos se instalan en ambos extremos de la bomba y el número de etapas del impulsor se selecciona en función de la cabeza requerida.

2. El conjunto del rotor

Los componentes giratorios incluyen un eje de bomba de mecanizado de precisión, impulsores, mangas de eje y un disco de equilibrio.

Todos los componentes están fijados firmemente al eje mediante llaves y tuercas de bloqueo, lo que garantiza la rigidez y la integridad de la estructura del rotor.

3. Rodamiento y gestión de la fuerza axial

El rotor está soportado por rodamientos de rodadura o rodamientos de manga (dependiendo del modelo), con rodamientos no sometidos a cargas axiales.

El empuje axial es contrarrestado por un sistema de disco de equilibrio duradero.

Bomba de agua limpia centrífuga horizontal de varias etapas tipo D Parámetros:

(Es el tipo de bomba sumergible regular en la fábrica de bombas Shenlong, alta temperatura y 380v/440v/480v/600v/660v, etc. Por favor, elija el tipo de bomba sumergible que le interese).

Preguntas frecuentes

P: ¿Cuáles son los métodos de sellado de las bombas tipo D?

A: Sello mecánico: adecuado para requisitos de sellado a alta temperatura, alta presión o alta precisión (como en las industrias química y farmacéutica).

Sello de embalaje: menor coste, adecuado para condiciones de rutina.

P: ¿Se pueden personalizar las direcciones de entrada y salida de la bomba tipo D?

R: Sí, las direcciones de entrada y salida de la bomba de tipo D (horizontal o vertical) se pueden ajustar de acuerdo con sus necesidades reales de instalación.

P: ¿Cómo elegir el tipo correcto de bomba?

R: Proporcione sus condiciones de trabajo, medio, voltaje, y nuestros ingenieros le recomendarán la bomba más adecuada para usted. Nuestro correo electrónico es enquiry02@apkpump.com, nuestro Whatsapp es +86 17537187726.Si tiene algún requisito de producto, no dude en contactarnos.
