Bomba de tipo D Bomba centrífuga horizontal de varias etapas Abastecimiento de agua de alto nivel Desagüe industrial y minero

Descripción de producto

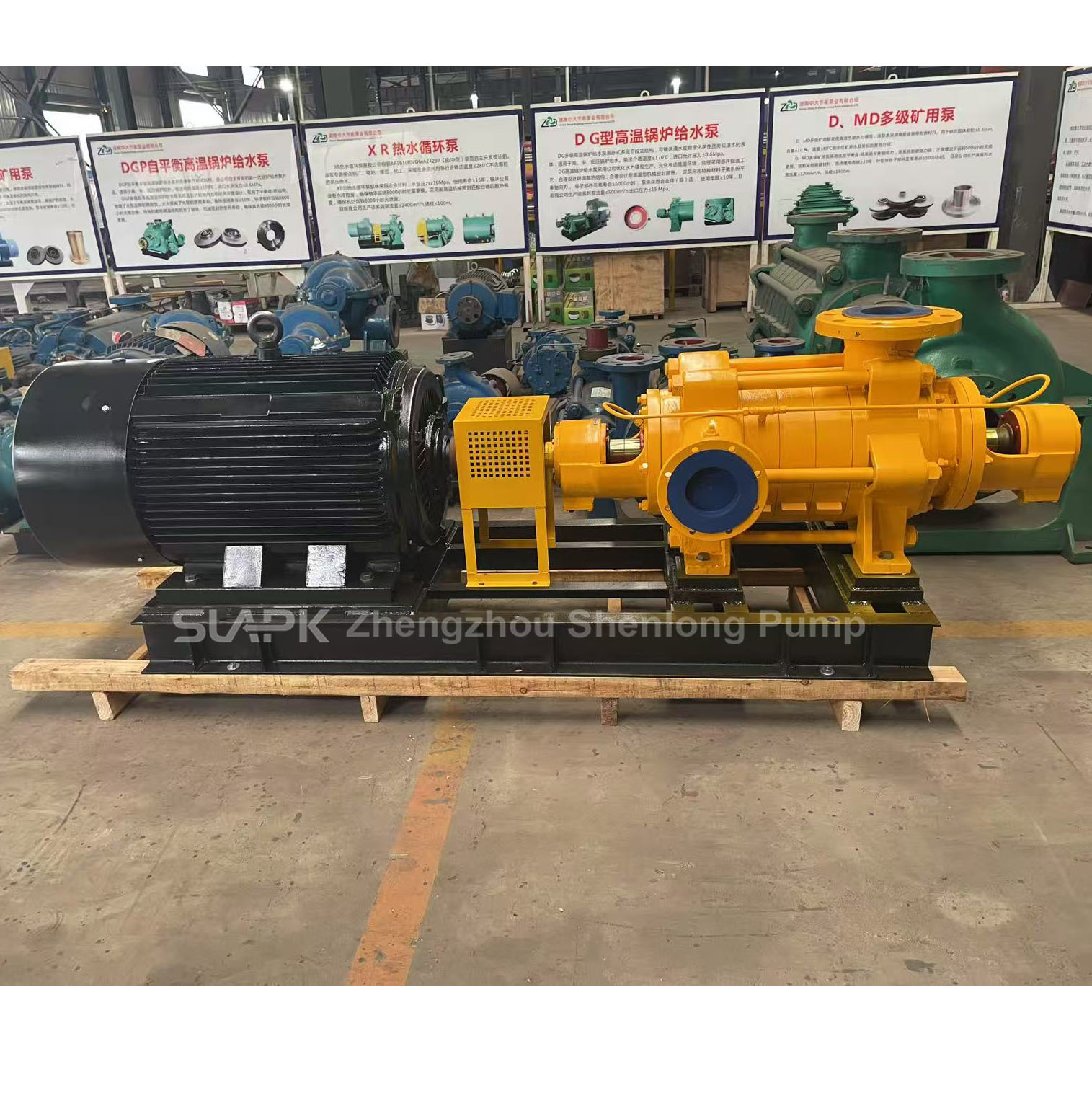

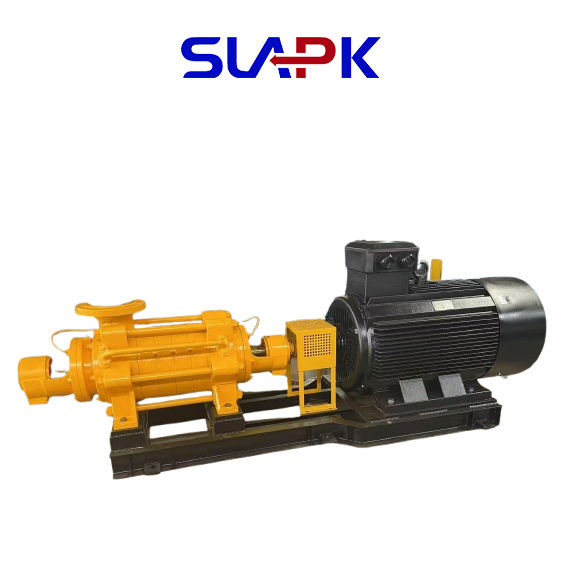

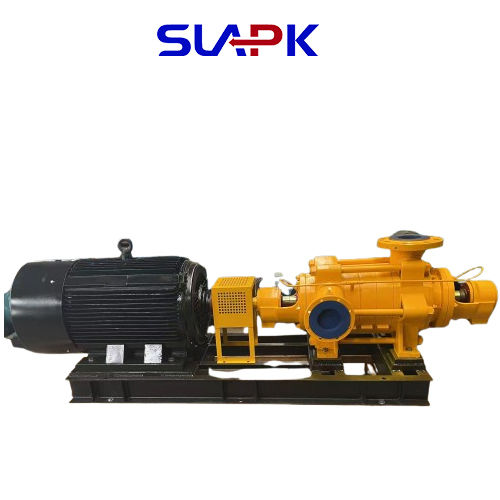

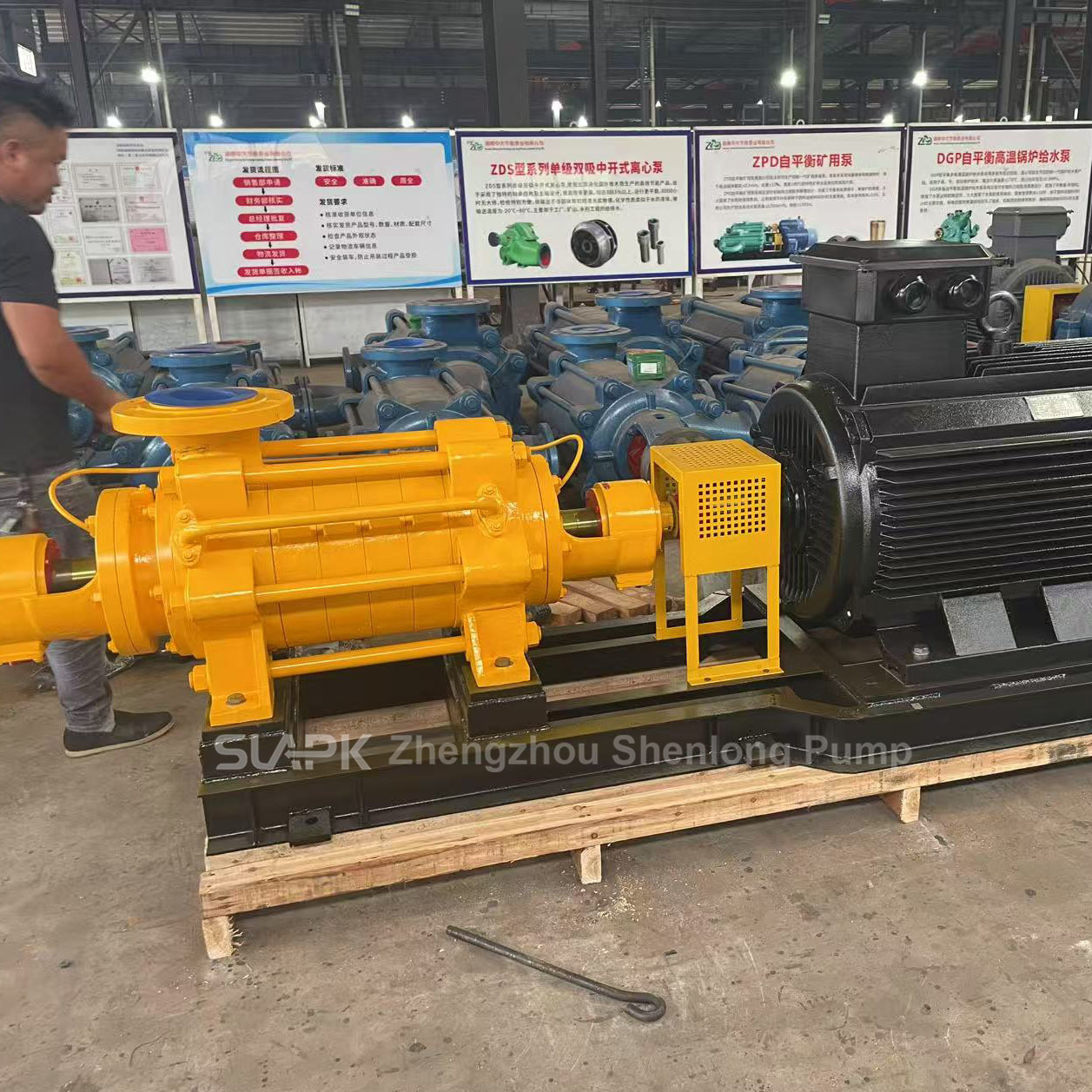

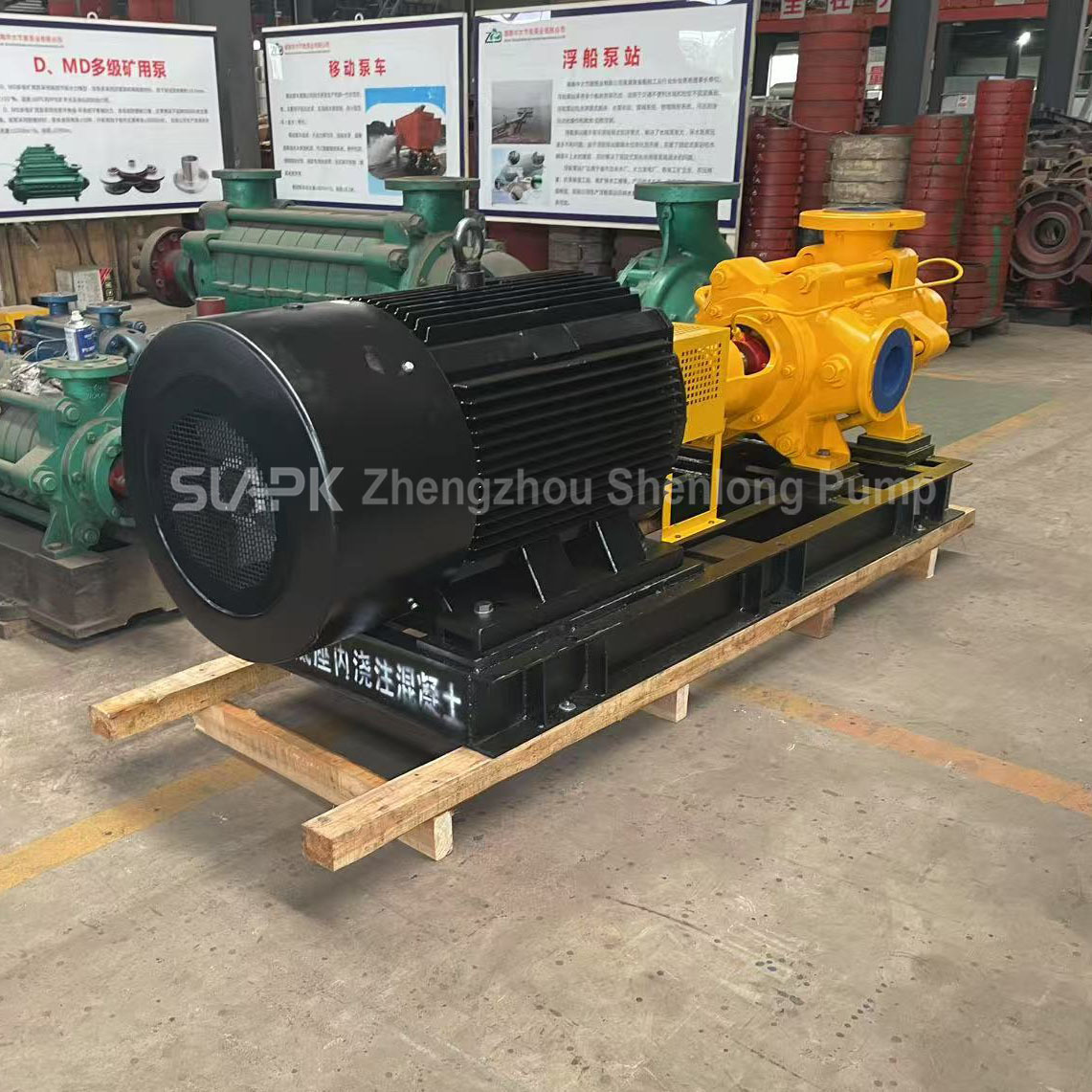

Bomba de agua limpia centrífuga multietapa horizontal tipo D Bomba de suministro de agua industrial de alta elevación

Bomba tipo D Bomba centrífuga multietapa horizontal introducir:

La bomba centrífuga multietapa horizontal tipo D es una solución especializada diseñada específicamente para el suministro de agua a alta presión y el drenaje de minas. Está construida con hierro dúctil/acero inoxidable de alta resistencia y presenta impulsores fundidos con precisión y sellos mecánicos para garantizar la resistencia a la corrosión, fugas mínimas y una larga vida útil. Con un rango de caudal que cubre 10–500 m³/h y una altura máxima de hasta 1500 metros, es adecuada para aplicaciones exigentes como el drenaje de minas, el suministro de agua municipal, sistemas de circulación industrial y agua de alimentación de calderas en centrales eléctricas.

La bomba centrífuga multietapa tipo D es una bomba centrífuga segmentada multietapa de succión simple horizontal. Logra una entrega de alta presión al presurizar incrementalmente el líquido a través de un diseño en serie de múltiples impulsores y difusores. Su principio fundamental se basa en la acción de la fuerza centrífuga, con el proceso específico de la siguiente manera:

composición estructural:

Impulsor: Múltiples etapas en serie, el impulsor de cada etapa conectado a través de un eje, generando fuerza centrífuga al girar.

Difusor: Ubicado en la salida del impulsor, utilizado para guiar el flujo de líquido al siguiente impulsor y recuperar parte de la energía cinética, convirtiéndola en energía de presión.

Sección de entrada, sección media, sección de salida: Estructura segmentada para facilitar el mantenimiento y el ajuste del número de etapas.

Sello del eje: Sello mecánico o sello de empaquetadura blanda para evitar fugas.

Dispositivo de equilibrio: Disco de equilibrio o estructura de autoequilibrio (en algunos modelos) para compensar las fuerzas axiales.

El principio de funcionamiento de la bomba tipo D incluye principalmente cuatro etapas: la etapa de arranque, la etapa de funcionamiento, la etapa de presurización y la etapa de salida.

Etapa de arranque: Es necesario asegurarse de que la carcasa de la bomba y la tubería de succión estén completamente llenas de agua. Luego se arranca el motor, lo que hace que el eje de la bomba gire, impulsando el impulsor y el agua a un movimiento rotacional de alta velocidad.

Etapa de funcionamiento: Cuando el impulsor genera una fuerte fuerza centrífuga dentro de la cámara de la bomba, el líquido dentro del impulsor es arrojado hacia la periferia del impulsor a lo largo de los pasajes de flujo entre las palas bajo la acción de la fuerza centrífuga. Durante este proceso, tanto la presión como la velocidad del líquido aumentan.

Etapa de presurización: El líquido expulsado se dirige luego al siguiente impulsor, donde se somete a una presurización progresiva, lo que hace que la presión del líquido aumente continuamente.

Etapa de salida: Finalmente, después de someterse a una acción centrífuga multietapa, la presión y la velocidad del líquido’s aumentan significativamente. Luego se dirige hacia la salida y finalmente se descarga desde el puerto de descarga de la bomba’s.

Parámetros de rendimiento de la bomba centrífuga multietapa horizontal tipo D (Personalizable según los requisitos del cliente):

Rango de caudal: 10 ~ 500 m³/h

Rango de altura: 100 ~ 1500 metros

Rango de potencia: 15 kW ~ 450 kW

Número de etapas: 2 ~ 10 etapas (personalizable según las condiciones de funcionamiento)

Diámetro de entrada: 50 mm ~ 300 mm

Presión de descarga: hasta 15 MPa

Clase de protección: IP54 / IP55

Clase de aislamiento: Clase F

Bomba centrífuga multietapa horizontal tipo DVentajas principales:

Alta eficiencia y ahorro de energía

Adopta un diseño hidráulico avanzado, que ofrece alta eficiencia y bajo consumo de energía, lo que reduce significativamente los costos operativos.

Estructura compacta y mantenimiento conveniente

Estructura bien integrada con una huella pequeña, fácil mantenimiento y soporte para el reemplazo rápido de piezas de desgaste, lo que ahorra tiempo de mantenimiento.

Materiales de alta calidad con resistencia a la corrosión y al desgaste

Los componentes clave están hechos de hierro fundido de alta resistencia, acero inoxidable o aleaciones resistentes al desgaste, capaces de adaptarse a calidades de agua complejas y condiciones de trabajo duras.

Funcionamiento estable, seguro y confiable

Alta precisión de equilibrio dinámico, vibración mínima, bajo nivel de ruido, lo que garantiza un funcionamiento continuo sin problemas durante largos períodos.


Amplia gama de aplicaciones

Adecuado para transportar agua limpia o líquidos con propiedades físicas y químicas similares al agua limpia, con temperatura ≤ 80°C; especialmente adecuado para aplicaciones que requieren una alta presión de descarga.

Parámetros de la bomba centrífuga multietapa horizontal tipo D:

(Es un tipo de bomba sumergible regular en la fábrica de bombas Shenlong, alta temperatura y 380v/440v/480v/600v/660v, etc. Por favor, elija amablemente el tipo de bomba sumergible que le interese.)
