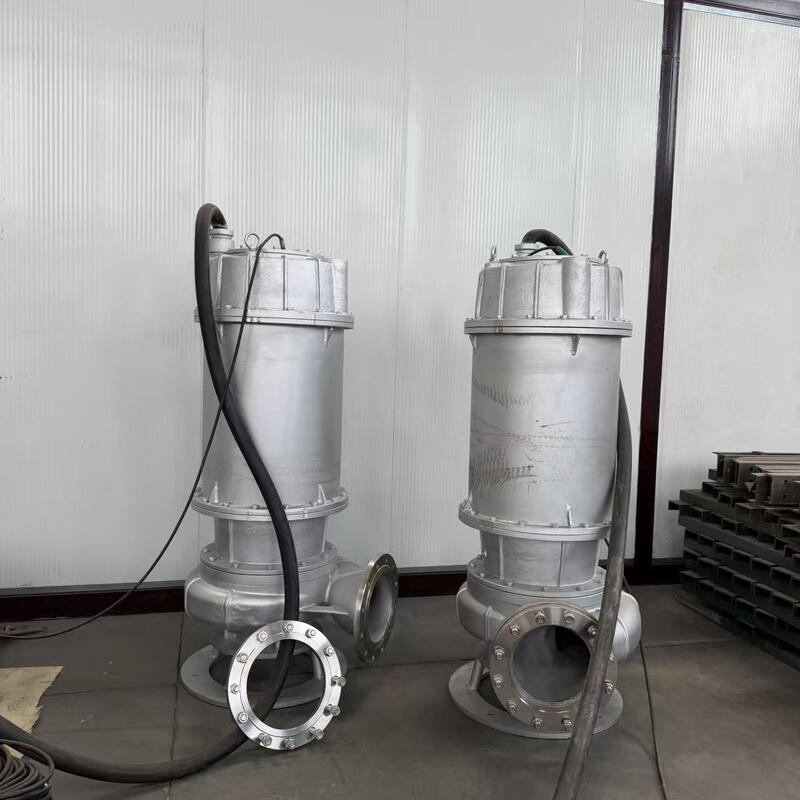

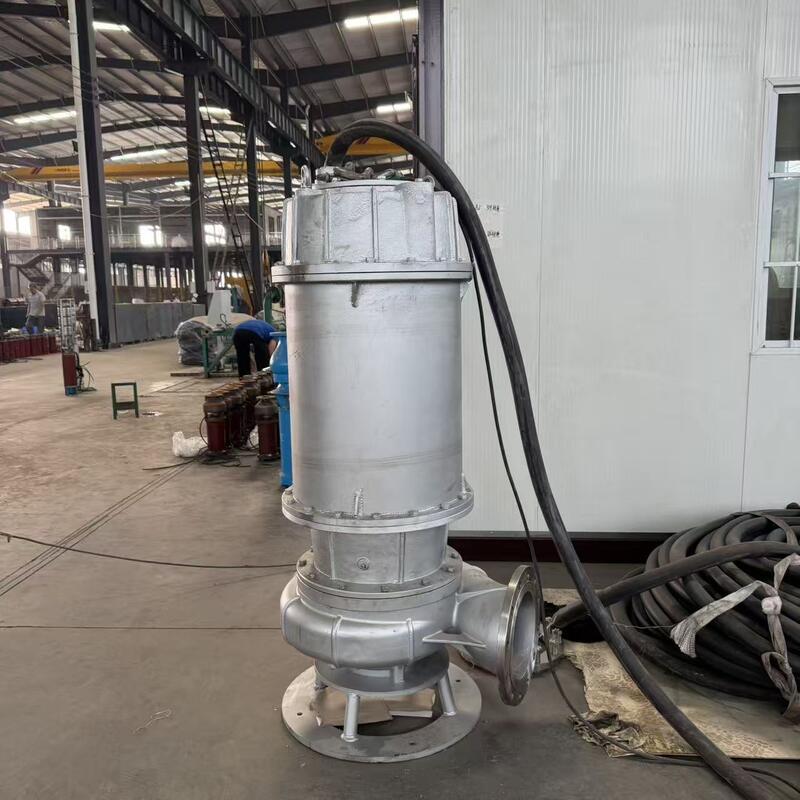

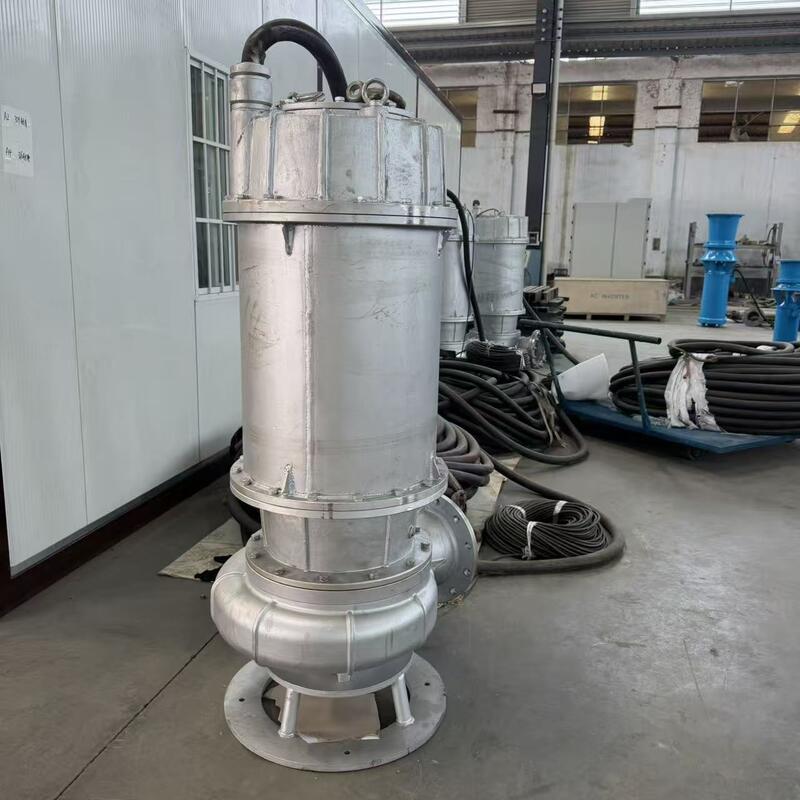

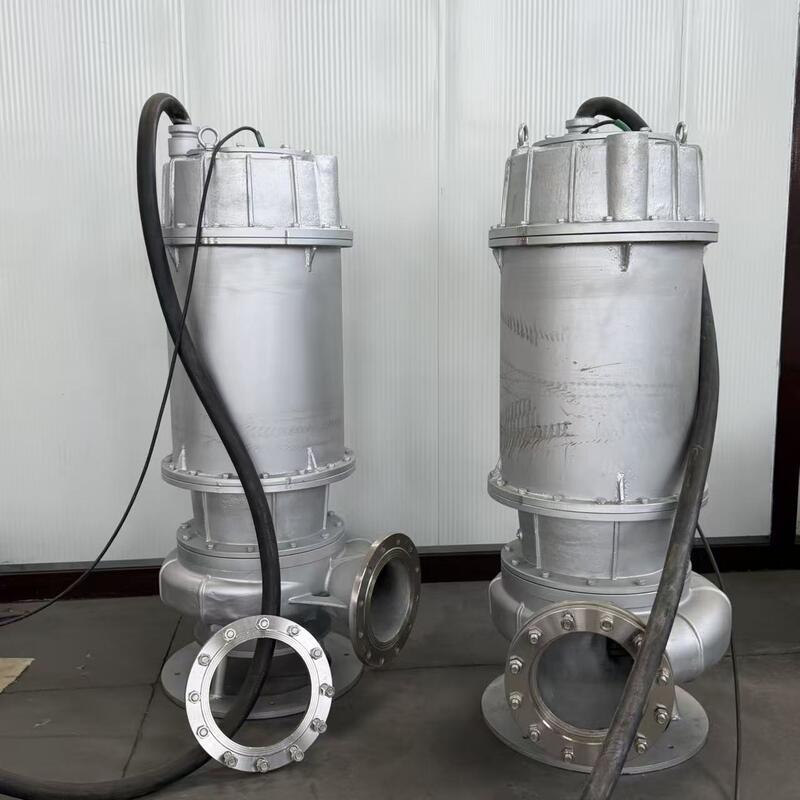

Bomba sumergible de aguas residuales de acero inoxidable con caudal de 80 m3/h y cabeza de 10 m para el drenaje de aguas residuales

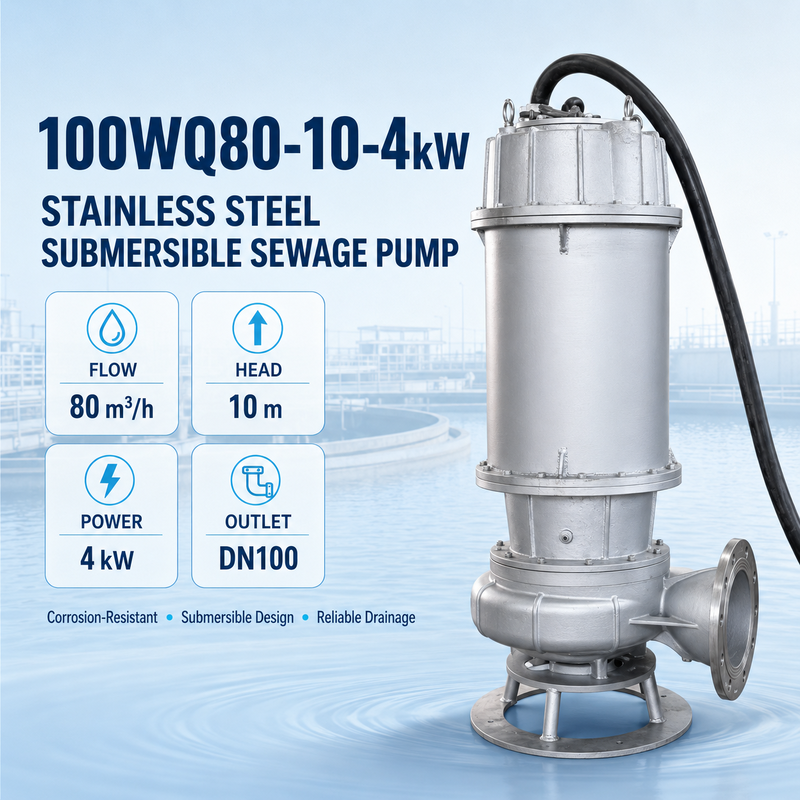

La bomba sumergible para aguas residuales de acero inoxidable 100WQ80-10-4kW está diseñada para aplicaciones de transferencia, descarga de aguas residuales, drenaje y deshidratación de aguas residuales. Con un caudal nominal de 80 m³/h, una altura nominal de 10 m y una potencia de motor de 4 kW, esta bomba presenta un diámetro de descarga nominal DN100.

El diseño integrado de bomba y motor opera directamente dentro del líquido bombeado, mientras que la construcción de acero inoxidable garantiza resistencia a la corrosión en ambientes húmedos y aplicaciones de aguas residuales. Ideal para drenaje municipal, manejo de aguas residuales industriales, drenaje de edificios y eliminación de agua agrícola.

El voltaje, la frecuencia, el grado de acero inoxidable, la longitud del cable y los accesorios de instalación se pueden seleccionar según las condiciones de funcionamiento.

La bomba sumergible para aguas residuales 100WQ80-10-4kW consta de un motor sumergible, carcasa de bomba, impulsor, eje, sello mecánico, cable de alimentación y conexión de descarga.

Cuando el motor arranca, hace que el impulsor gire dentro de la carcasa de la bomba. El agua residual ingresa por la entrada de la bomba y gana velocidad y presión a través del impulsor. Luego, el líquido se descarga a través de la salida DN100 y la tubería conectada.

Dado que la bomba funciona por debajo del nivel del líquido, no se requiere ninguna tubería de succión ni sistema de cebado separados. Este diseño ahorra espacio de instalación y elimina los problemas asociados con una altura de succión insuficiente.

• 80 m³/h Capacidad de drenaje:Adecuado para aplicaciones de drenaje de volumen medio, incluidos pozos de recolección, tanques de aguas residuales, sitios industriales y espacios subterráneos.
• Altura nominal de 10 m:Ideal para aplicaciones de alto flujo y baja cabeza, como transferencia de aguas residuales a corta distancia, drenaje de sótanos y eliminación de aguas de inundaciones.
• Construcción de acero inoxidable:Componentes húmedos resistentes a la corrosión con grados de acero inoxidable 304, 316 o 316L opcionales según la composición del líquido, la concentración de cloruro, la temperatura y el nivel de corrosión.
• Diseño sumergible compacto:Se instala directamente dentro de tanques de aguas residuales o pozos de recolección, lo que reduce la necesidad de equipos adicionales a nivel del suelo. Disponibles en instalaciones móviles, de brida fija y de acoplamiento automático.
• Protección del sello mecánico:Separa el líquido bombeado de la cámara del motor. La instalación adecuada, las condiciones de funcionamiento adecuadas y el mantenimiento regular prolongan la vida útil de los componentes de sellado.
• Opciones de control flexibles:Compatible con paneles de control e interruptores de nivel de flotador para operación automática. Las funciones de protección opcionales incluyen protección contra sobrecarga, pérdida de fase, cortocircuito y voltaje anormal.

• Alcantarillado municipal y drenaje de aguas residuales.
• Trasvase de aguas residuales industriales
• Aguas residuales del procesamiento de alimentos y bebidas
• Drenaje de fábricas y talleres.
• Drenaje de sótanos y aparcamientos subterráneos.
• Construcción de pozos de recolección y tanques de aguas residuales.
• Eliminación de aguas residuales agrícolas y ganaderas
• Drenaje acuícola
• Recogida de agua de lluvia y control de inundaciones.
• Transferencia de líquidos ligeramente corrosivos

Antes de seleccionar una bomba sumergible para aguas residuales, confirme la siguiente información operativa:

1. Caudal requerido y altura dinámica total
2. Composición del líquido, temperatura y valor de pH.
3. Tipo y diámetro máximo de partículas sólidas.
4. Concentración de sólidos suspendidos o fibras.
5. Tensión, frecuencia y fase del sitio.
6. Profundidad del tanque de aguas residuales y longitud de la tubería.
7. Número de codos de tubería, válvulas y accesorios.
8. Método de instalación requerido
9. Requisitos del panel de control y control del nivel de líquido

• Construcción de acero inoxidable 304, 316 o 316L
• Longitud del cable de alimentación personalizada
• Sistema de acoplamiento automático
• Rieles guía y cadena de elevación
• Interruptores de nivel de flotador
• Panel de control de la bomba de aguas residuales
• Protección contra sobrecarga y pérdida de fase del motor
• Sistema de control alterno de doble bomba
• voltaje personalizado
• Motor de 50 Hz o 60 Hz

Antes de la instalación, inspeccione el cable de alimentación, el sello mecánico, los sujetadores y la carcasa de la bomba. Confirme que la fuente de alimentación coincida con las especificaciones del motor y verifique la dirección de rotación del motor.

Utilice una cadena de elevación o un dispositivo de elevación adecuado para bajar la bomba al tanque de aguas residuales. No levante ni tire de la bomba por su cable de alimentación.

La bomba no debe funcionar en seco durante períodos prolongados. Inspeccione y limpie periódicamente la entrada para evitar que bolsas de plástico, fibras y residuos grandes bloqueen el impulsor. Si las aguas residuales contienen fibras largas, materiales que se enredan fácilmente o sólidos grandes, confirme el diseño del impulsor y el paso máximo de sólidos antes de realizar el pedido.

"100" representa un diámetro de descarga de 100 mm. "WQ" identifica una bomba sumergible para aguas residuales. "80" indica un caudal nominal de 80 m³/h, "10" indica una altura nominal de 10 m y "4kW" es la potencia del motor.

Sí. Puede manejar aguas residuales que contienen sólidos en suspensión y determinadas partículas sólidas. El paso máximo de sólidos depende del diseño del impulsor y del canal de flujo interno y debe confirmarse antes de realizar el pedido.

Sí. La bomba se puede fabricar con componentes de acero inoxidable 304, 316 o 316L. La selección del material debe basarse en la composición química del líquido, la concentración de cloruro y la temperatura de funcionamiento.

Sí. Los interruptores de flotador y un panel de control pueden iniciar y detener automáticamente la bomba según el nivel del líquido. También se pueden agregar alarmas de alto nivel y funciones de protección del motor.

Sí. Están disponibles configuraciones de 50 Hz y 60 Hz. Proporcione el voltaje, la frecuencia y la fase requeridos cuando solicite una cotización.
