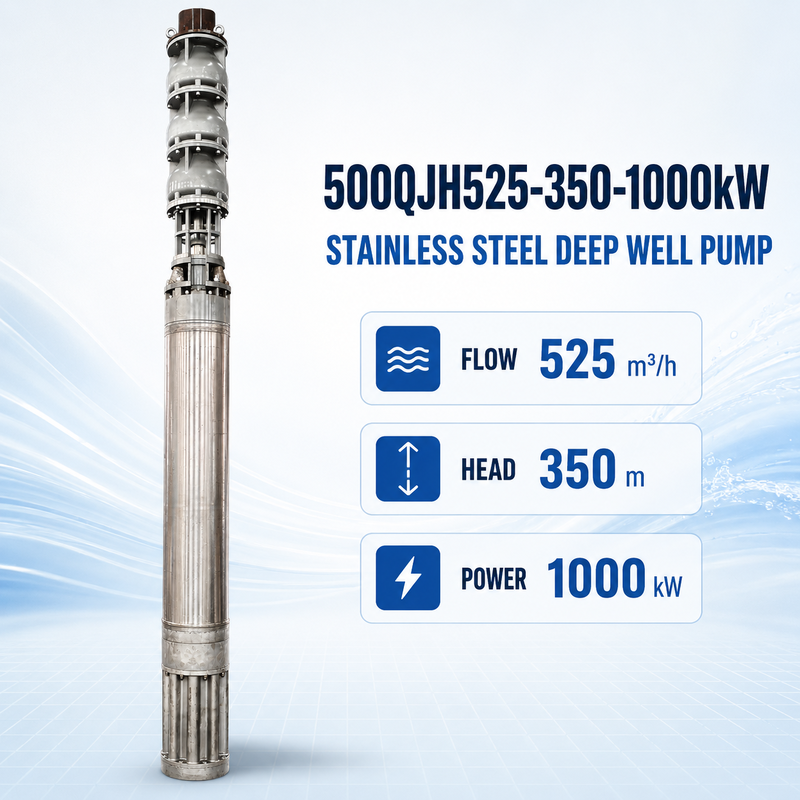

525 m3/h Flujo 350 m Cabeza 1000 kW Potencia de acero inoxidable Bomba de agua de mar sumergible de pozo profundo

La bomba sumergible para pozo profundo de acero inoxidable 500QJH525-350-1000kW es una bomba sumergible multietapa de alta potencia diseñada para proyectos que requieren un caudal nominal de 525 m³/h y una altura nominal de 350 metros.Impulsada por un motor sumergible lleno de agua de 1000 kW, esta bomba puede ser evaluada para suministro de agua industrial a gran escala, extracción de aguas subterráneas profundas, sistemas de bombeo de minas, infraestructura municipal y transferencia de agua a gran altitud.El grado de acero inoxidable, el voltaje del motor, la frecuencia, la especificación del cable y el método de arranque deben seleccionarse de acuerdo con el análisis del agua, la red eléctrica y las condiciones de instalación.TrifásicoParámetroEspecificaciónModelo

500QJH525-350-1000kWTipo de productoBomba sumergible para pozo profundo de acero inoxidable

Estructura de la bomba

Presión requerida en la salida final

Seleccionar una altura excesiva puede aumentar el consumo de energía y hacer que la bomba opere fuera de su rango recomendado. Una altura insuficiente puede impedir que el sistema alcance el caudal requerido. Por lo tanto, se debe completar un cálculo hidráulico completo antes de la producción.

Selección de material de acero inoxidable

• La bomba puede fabricarse con diferentes grados de acero inoxidable según el líquido bombeado.
• SS304
• El SS304 puede considerarse para aplicaciones generales de agua limpia con contenido limitado de cloruro y condiciones de corrosión leves.
• SS316 y SS316L
• El SS316 y el SS316L proporcionan una mayor resistencia a la corrosión para agua industrial, agua ligeramente salina y ciertos entornos corrosivos. Aún así, se deben evaluar la concentración real de cloruro y la temperatura.
• Dúplex 2205

El Dúplex 2205 ofrece una mayor resistencia mecánica y una mejor resistencia a la corrosión relacionada con el cloruro. Puede ser evaluado para proyectos exigentes de agua industrial y costera.

El Super Dúplex 2507 puede considerarse para entornos marinos severos, agua con alto contenido de cloruro y aplicaciones en alta mar.

Concentración de cloruro

Temperatura del líquido

Arena o partículas en suspensión

Entorno de servicio requerido

La descripción "bomba de acero inoxidable" no significa que cada grado de acero inoxidable sea adecuado para agua de mar.

• Motor sumergible lleno de agua de 1000 kW
• La bomba está impulsada por un motor sumergible lleno de agua de 1000 kW. El agua limpia dentro del motor ayuda a la refrigeración y lubricación de los rodamientos.
• Antes de la puesta en marcha, se debe verificar el estado de llenado del motor según las instrucciones de operación. El motor debe permanecer suficientemente sumergido durante la operación para mantener la refrigeración externa.
• La configuración eléctrica debe confirmarse según:
• Voltaje y frecuencia del sitio
• Capacidad de transformador disponible
• Limitaciones de corriente de arranque de la red

Longitud del cable de alimentación

Caída de voltaje permitida

Requisitos de control y protección

Dado que se trata de un motor de alta potencia, el sistema de arranque y la protección eléctrica deben diseñarse como parte del sistema de bombeo completo. El voltaje no debe asumirse a partir del número de modelo.

• Aplicaciones potenciales
• Potencia, voltaje y frecuencia del motor
• Extracción de aguas subterráneas a gran escala
• Dimensiones de la bomba y del motor
• Horas de operación diarias
• Suministro y drenaje de agua de minas
• Transferencia de agua a gran altitud

Transferencia de agua de embalse a planta

Sistemas de agua de centrales eléctricas

• Suministro de agua de refrigeración industrial
• Grandes proyectos de riego agrícola
• Captación de agua costera con material adecuado
• Captación de agua de mar con selección de material verificada
• La idoneidad final depende del líquido, la estructura de instalación, el punto de operación requerido y las condiciones eléctricas.
• Requisitos de instalación y del sistema
• La bomba se instala normalmente verticalmente y opera completamente sumergida. Antes de la fabricación e instalación, se debe confirmar la siguiente información:
• Diámetro del pozo o de la instalación
• Nivel estático del agua
• Nivel dinámico del agua
• Nivel mínimo de agua de operación
• Profundidad de instalación de la bomba

Longitud total del conjunto de la bomba

Material y longitud de la tubería

• Dispositivo de elevación y soporte
• Ruta del cable y longitud del cable
• Posición de la válvula antirretorno
• Equipo de elevación disponible
• La estructura de instalación debe soportar el peso del conjunto completo de la bomba, la tubería de descarga, el cable y la columna de agua.
• Para una bomba de alta potencia, los puntos de elevación, los componentes de conexión y los procedimientos de instalación deben revisarse antes de que el equipo llegue al sitio del proyecto.
• Requisitos de control y protección
• El sistema de control debe configurarse según la potencia del motor y la red eléctrica local. Dependiendo del proyecto, el sistema puede requerir:
• Protección contra sobrecarga
• Protección contra cortocircuitos
• Protección contra pérdida de fase
• Protección de secuencia de fase

Monitoreo de voltaje

Monitoreo de temperatura del motor

Protección contra funcionamiento en seco

• Control de corriente de arranque
• Monitoreo de presión y caudal
• Un variador de frecuencia solo debe seleccionarse después de confirmar la compatibilidad del motor, las condiciones de refrigeración y el rango de velocidad de operación permitido.
• Información requerida para la selección de la bomba
• Para verificar si la 500QJH525-350-1000kW es adecuada, proporcione:
• Caudal requerido en m³/h
• Altura dinámica total requerida
• Tipo de líquido y análisis completo del agua
• Niveles estático y dinámico del agua
• Profundidad de instalación

Dimensiones del pozo o de la toma

Elevación del punto de descarga

• Voltaje, frecuencia y fase del sitio
• Capacidad de transformador disponible
• Grado de acero inoxidable requerido
• Longitud del cable de alimentación
• Horas de operación diarias
• Requisitos de arranque y control
• Inspección y pruebas
• Antes de la entrega, la configuración de la bomba debe verificarse con el acuerdo técnico confirmado. La inspección puede incluir:
• Modelo de bomba y parámetros nominales
• Potencia, voltaje y frecuencia del motor
• Grado de acero inoxidable
• Dimensiones de la bomba y del motor
• Especificación del cable
• Aislamiento eléctrico

Accesorios suministrados

• Embalaje y puntos de elevación
• Las pruebas de rendimiento y la documentación del proyecto deben acordarse antes de la producción. Los valores de prueba reales deben registrarse en lugar de reemplazarse con declaraciones generales como "alta eficiencia" o "rendimiento estable".
• Preguntas frecuentes
• ¿Cuáles son los parámetros nominales de la bomba 500QJH525-350-1000kW?
• El punto de operación nominal es un caudal de 525 m³/h y una altura de 350 m. La bomba está impulsada por un motor sumergible lleno de agua de 1000 kW.
• ¿La altura de 350 metros es lo mismo que la profundidad de instalación?
• No. La altura de la bomba representa la presión requerida para superar la elevación y la resistencia hidráulica. La profundidad de instalación es solo una parte del cálculo de la altura dinámica total.
• ¿Qué voltaje se requiere para el motor de 1000 kW?
• El voltaje no ha sido definido por la información del modelo. Debe seleccionarse de acuerdo con la red eléctrica local, la capacidad del transformador, la longitud del cable y los requisitos del proyecto.

¿Se puede usar esta bomba de acero inoxidable para agua de mar?
