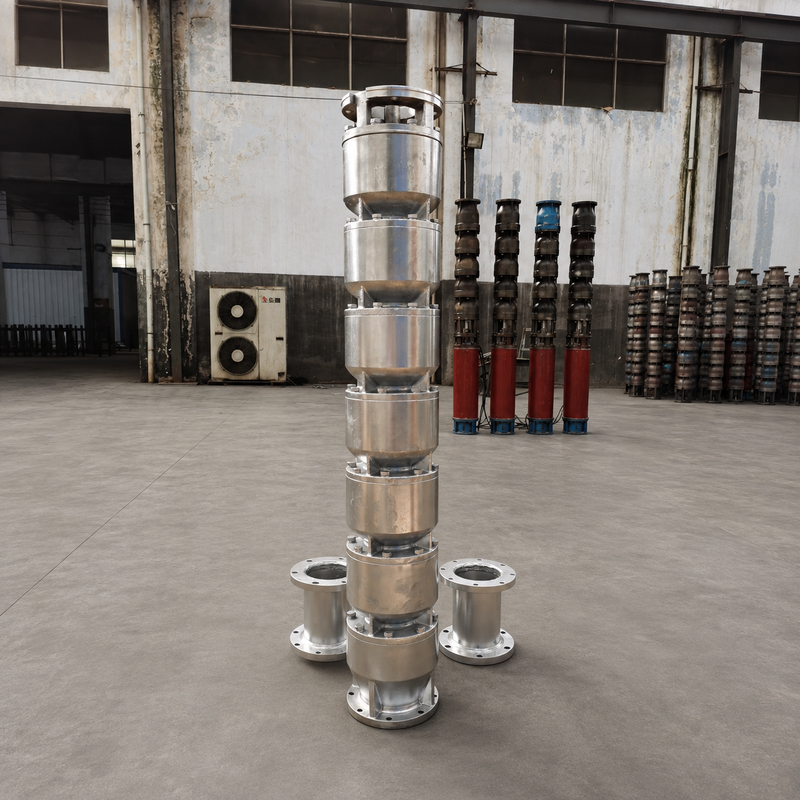

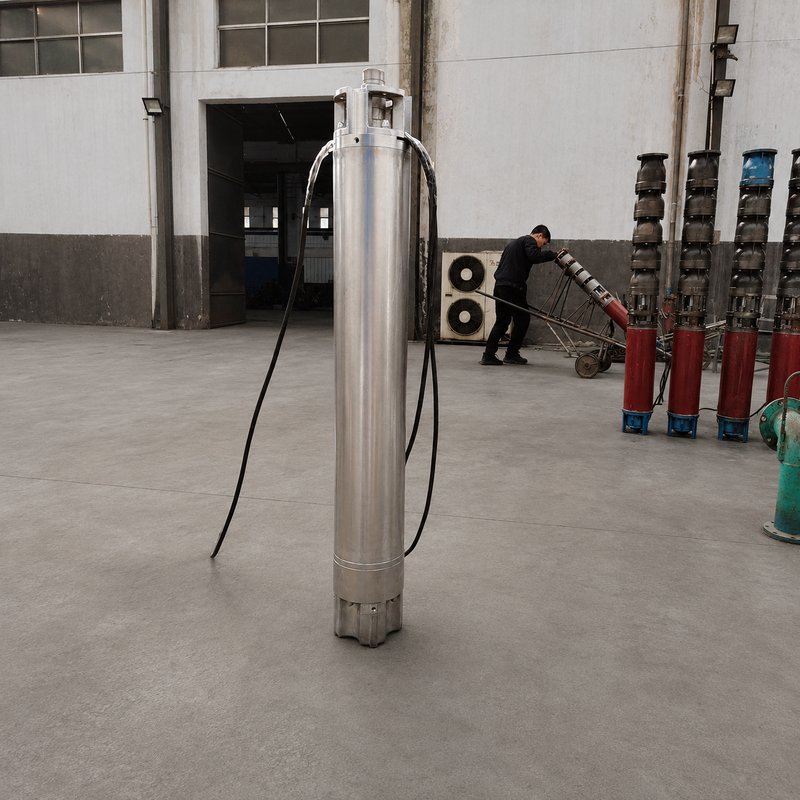

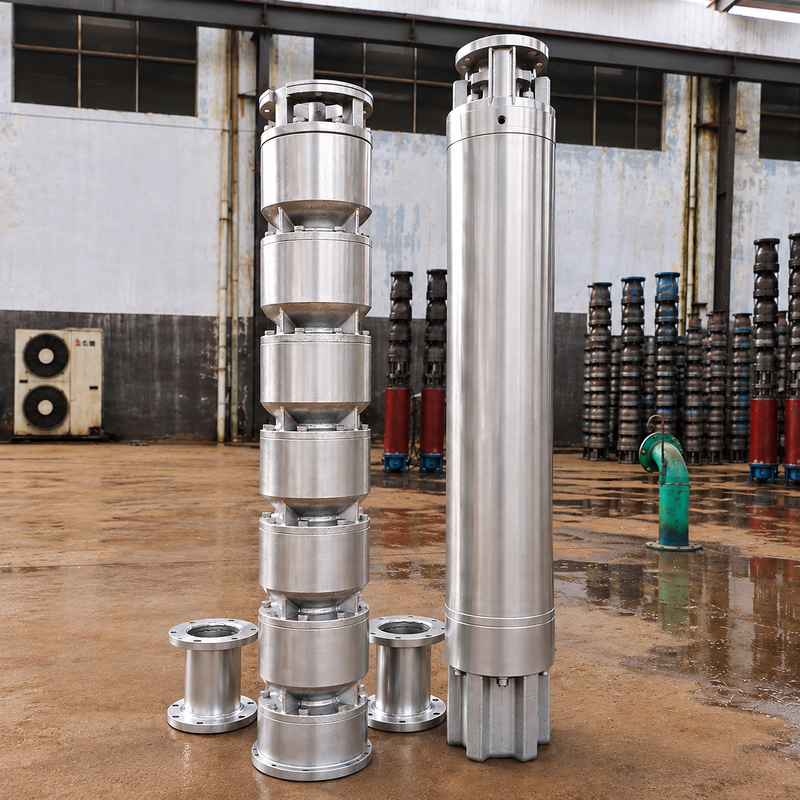

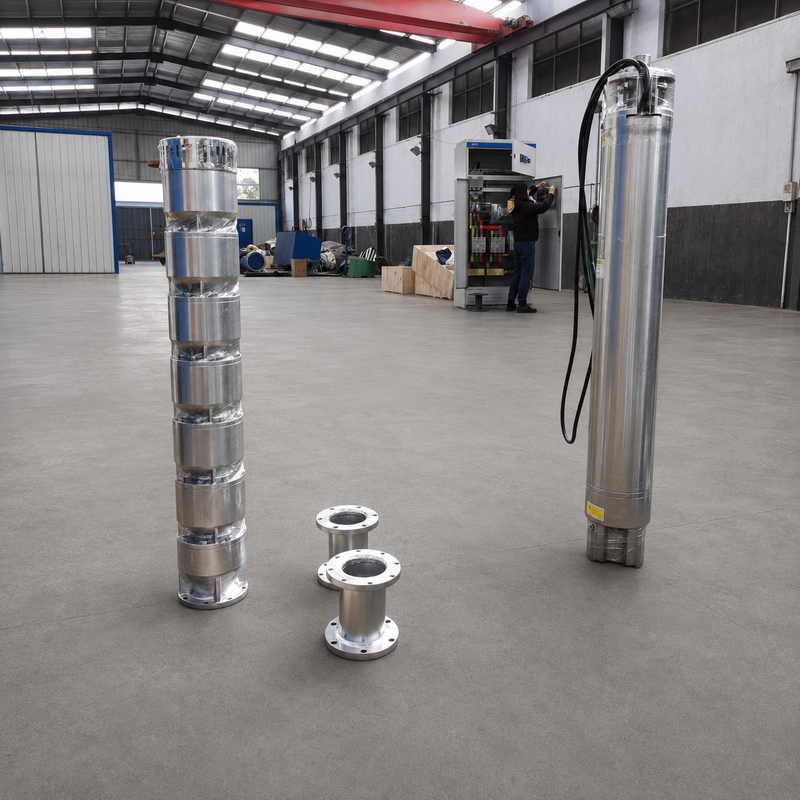

200QJH150-150-110kW Bomba de pozo profundo de acero inoxidable Bomba de alto flujo y de alta cabeza para pozos profundos y sistemas de agua de ingeniería

200QJH150-150-110kW bomba de pozo profundo de acero inoxidable

Bombas de alto caudal y alta cabeza para pozos profundos y sistemas de agua de ingeniería

La bomba de pozo profundo de acero inoxidable 200QJH150-150-110kW es una bomba sumergible de varias etapas desarrollada para elevación de aguas de pozo profundo y tareas de transferencia de agua de ingeniería.con una altura nominal de 150 m y una potencia nominal de 110 kW, es adecuado para sistemas que requieren un bombeo continuo de gran capacidad a una presión sustancial.

Su construcción de acero inoxidable soporta proyectos exigentes donde la resistencia a la corrosión, la resistencia mecánica y la vida útil son importantes.Debido a que la bomba y el motor sumergible funcionan por debajo del nivel del agua, la instalación requiere poca superficie, produce poco ruido de funcionamiento y puede eliminar la necesidad de una casa de bomba separada.Las configuraciones de materiales y eléctricas pueden seleccionarse para adaptarse a la calidad del agua, dimensiones del pozo, profundidad de la instalación y suministro eléctrico local.

Principales datos técnicos

El punto de trabajo indicado está destinado a la selección preliminar.el rango de funcionamiento y la carga real deben verificarse con la curva de rendimiento aprobada y la ficha de datos técnicos.

Beneficios clave

Alto caudal y cabeza alta

La combinación de un caudal nominal de 150 m3/h y una cabeza nominal de 150 m permite la extracción de pozos profundos, la transferencia de agua a larga distancia, el llenado de depósitos y el suministro centralizado de agua.

Construcción húmeda de acero inoxidable

Las piezas mojadas de acero inoxidable pueden mejorar la resistencia a la corrosión en líquidos compatibles y reducir el deterioro relacionado con el óxido.temperatura y el análisis completo del agua.

Diseño sumergible de varias etapas

Las múltiples etapas de la manivela aumentan la presión progresivamente para el servicio de alta cabeza.

Configuración específica del proyecto

El grado del material, el voltaje, la frecuencia, el cable, el panel de control, el tubo de elevación y las funciones de protección pueden adaptarse a las condiciones del país de destino, la industria y el sitio.

Protección centrada en el sistema

La correcta selección de la bomba, junto con la protección contra el funcionamiento en seco, la sobrecarga, la pérdida de fase, el voltaje y la temperatura, pueden mejorar la estabilidad de funcionamiento y reducir los apagones causados por condiciones anormales.

Aplicaciones típicas

• Extracción de aguas subterráneas en pozos profundos y transferencia de agua cruda

• Suministro de agua municipal, industrial y de fábricas

• Proyectos de riego agrícola, sistemas de rociadores y conservación del agua

• Desagüe de minas, desagüe de construcción y suministro de agua de emergencia

• De las partidas que figuran en el anexo I, parte II, punto 1, letra a), del presente Reglamento.

• Sistemas de transferencia de agua a larga distancia y de aumento de presión

• Líquidos industriales compatibles con el grado de acero inoxidable seleccionado

Cómo funciona

A medida que el líquido pasa por cada etapa, su presión aumenta antes de ser descargado a través de la tubería ascendente a la superficie o a la red aguas abajo.El conjunto completo de bombas funciona bajo el aguaEl motor debe estar equipado con un sistema de refrigeración que permita a los conductores de conducir a la velocidad de salida de la máquina, y el líquido circundante ayuda a enfriar el motor.

Información requerida para la selección

1. Flujo requerido y cabeza dinámica total;

2. Diámetro del pozo, profundidad del pozo, nivel de agua estático y nivel de agua dinámico;

3. temperatura del líquido, pH, nivel de cloruro, contenido de arena y otros datos sobre la calidad del agua;

4. tensión de alimentación, frecuencia, fase y normas locales aplicables;

5. Profundidad de instalación, longitud del tubo, diámetro del tubo y accesorios;

6. servicio continuo o intermitente, horas diarias de funcionamiento y frecuencia de arranque;

7. Materiales requeridos, certificaciones, panel de control, cable y accesorios.

Guía de instalación y funcionamiento

• Confirmar el diámetro del pozo, el diámetro máximo de la bomba, la rectitud del pozo y el nivel dinámico del agua antes de la instalación.

• Limpia el pozo y quita la arena y los desechos que puedan causar desgaste abrasivo.

• Utilice tuberías de elevación correctamente calificadas, dispositivos de no retorno, componentes de elevación y juntas de cables impermeables.

• Mantenga la bomba en la inmersión especificada y mantenga un flujo de enfriamiento adecuado alrededor del motor.

• Proporcionar una protección adecuada contra la sobrecarga, el cortocircuito, la pérdida de fase, la baja tensión, la sobre tensión, la corriente seca y las fugas.

• Después del arranque inicial, comprobar la corriente, la presión, el caudal, las vibraciones y el contenido de arena en el agua descargada.

• La instalación, el cableado y la puesta en marcha deberán ser efectuados por personal cualificado de conformidad con el manual suministrado.

Preguntas frecuentes

¿Qué quiere decir 200QJH150-150-110kW?

Bajo las convenciones comunes de nombramiento de bombas de pozos profundos, el primer 150 "generalmente indica un caudal nominal de 150 m 3 / h, el segundo 150 "indica una cabeza nominal de 150 m, y 110 kW es la potencia emparejada.El significado exacto de ¥200" debe confirmarse con el código del modelo del fabricante y no debe utilizarse solo para determinar el diámetro de la bomba o el tamaño mínimo del pozo..

¿La bomba está disponible en acero inoxidable 304 o 316?

El grado de acero inoxidable puede seleccionarse de acuerdo con el proyecto, sujeto a la confirmación del fabricante.mientras que el agua con niveles más altos de cloruro o una mayor corrosividad puede requerir una evaluación para 316 o 316LLa selección final debe basarse en un análisis completo del agua.

¿Puede esta bomba manejar el agua de mar?

El servicio de agua de mar requiere una revisión específica de los materiales, la corrosión de las grietas y galvánica, los sellos, la construcción de cables y motores,seguido de la aprobación por escrito del proveedor.

¿La bomba suministrará siempre 150 m3/h a una altura de 150 m?

No. El punto de funcionamiento real se determina por la intersección de la curva de la bomba y la curva del sistema.y el derecho seleccionado debe estar dentro del rango de funcionamiento permitido.

¿Qué información se necesita para una cotización?

Como mínimo, proporcionar el caudal requerido, la cabeza total, el diámetro del pozo, la profundidad del pozo, los niveles de agua estáticos y dinámicos, la calidad del agua, el suministro eléctrico y la profundidad de la instalación.La información completa permite una selección más precisa, precios y confirmación de los plazos.

Solicitar una selección de bomba y una cotización

Si planea un proyecto de extracción de pozos profundos, suministro de agua industrial o transferencia de alta carga, envíenos sus condiciones de servicio, análisis de agua y requisitos de suministro de energía.Nuestro equipo técnico puede ayudar a verificar el punto de operación, grado de material, motor sumergible, protección de control y accesorios de instalación, y luego presentar una propuesta técnica,datos de rendimiento y cotización de la bomba de pozo profundo de acero inoxidable 200QJH150-150-110kW.

Póngase en contacto con nosotros ahora para obtener apoyo en la selección de proyectos específicos.
